用触发和同步数字化仪来采集正确的数据

触发模式

主要的触发源内置支持多种触发模式的双路触发电平比较器。这些触发源包括单边沿和双边沿触发器，重装载(滞后)触发器，窗口触发器，对于多源触发器来说，还有相关的触发选通信号发生器。

边沿触发器是最基本的触发器类型。你只需设置触发电平，并选择想要的触发沿。数字化仪会标记触发源的所选边沿越过触发阈值时的时间点。边沿选择可以是上升沿、下降沿或两个沿都触发。

重新装载或滞后触发器设置两个电平，第一个是装载电平，第二个触发电平。就跟边沿触发器一样，用户也要选择边沿类型。首先信号所选边沿必须越过装载电平，将触发器装载好。然后当信号的相同边沿再次越过触发电平时数字化仪再触发。重新装载触发模式可以用来防止数字化仪被噪声信号的错误边沿误触发。

窗口触发器使用每个触发源的两个触发阈值来定义幅度窗口。窗口触发器有两种工作模式：进入窗口触发和退出窗口触发。进入窗口触发是指只要源信号越过阈值电平之一并进入窗口时就触发。退出窗口触发是指源信号已经位于两个触发阈值之间、随后离开窗口时进行触发。当源信号可以在任意一个方向改变状态时就可以使用窗口触发器。

当使用带数字化仪内置触发逻辑的多源触发模式时，通常需要使用一个通道创建选通波形，用于支持来自另一个通道的触发。你可以使用高电平、低电平、窗口内或窗口外选择来实现这个目的。这些触发模式产生的内部选通信号可以与第二个触发源一起使用，并通过与逻辑选通触发器。

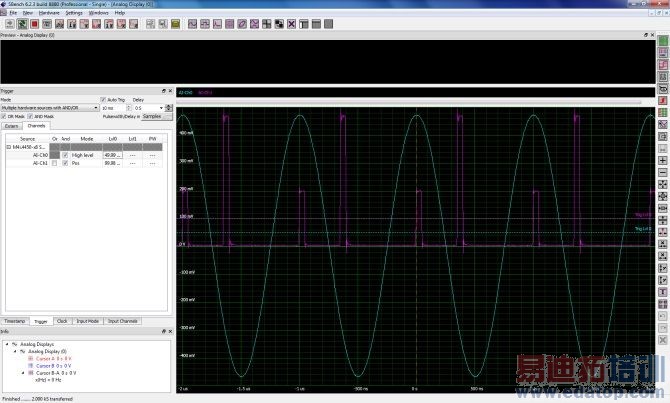

图3显示了使用高电平触发器选通另一个通道上的触发源的例子。只要CH0通道上的正弦波超过触发电平，就会为信号位于阈值上方的整段时间产生一个上升的选通信号。这个选通信号要与CH1通道上的信号进行与操作。由于选通信号只是当CH1上出现低幅度脉冲时才是上升的，因此，数字化仪将在脉冲波形越过触发电平时才触发，见图中的水平红色虚线。

图3：使用CH0上的高电平触发器创建一个选通信号，用于选择CH1通道上两个脉冲中较低幅度的脉冲。只要触发源位于触发电平上方(触发电平0)，高电平触发器就会创建一个上升状态的选择信号。这个选通信号与CH1的脉冲波形相与，就可以使数字化仪在遇到较低幅度脉冲时进行触发。

第三页：触发逻辑

第四页：同步多台数字化仪
