用触发和同步数字化仪来采集正确的数据

对于采集信号并进行数字化处理的任何仪器来说，触发都是一个很重要的功能。如果不能根据特定波形特征进行触发，你可能永远看不到数字化波形中的感兴趣点。数字化仪可以用多种模式采集数据。环形缓冲器或正常模式工作时就像数字示波器一样。采集的数据被加载进环形缓冲器。当触发发生时，允许后置触发器延时的数据被锁定用于显示和处理。数字化仪还支持流采集模式，在这种模式下数字化仪采集、数字化并连续存储波形。因此触发器并不指示波形的起始位置，而是特定特征发生的时间点。不管是哪种模式，你都可以看到感兴趣事件之前和之后发生的事情。

最常见的触发方法是使用数字化仪某个通道的输入信号。基本原理是，检测到波形上一个定义好的点，将这个“触发事件”标记为采集数据上的一个已知位置。图1提供了一个基本的边沿触发例子。信号源是输入通道，触发事件发生在波形上升沿越过500mV触发电平之时。当触发事件发生时，所采信号上的位置被标记为时间轴上的零时间点，如图中的光标位置所示。如果信号是重复的，数字化仪将在每次采集新数据时在相同点进行触发，从而实现稳定的显示。

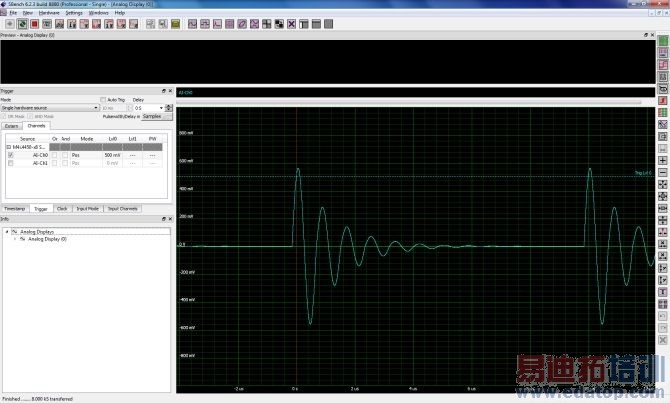

图1：基本的边沿触发，它定义了时间轴上的零时间点(用垂直虚线标记)，触发事件发生在波形上升沿越过触发电平(水平虚线)之时。



信号波形、电平和时序的宽范围变化要求数字化仪的触发电路非常灵活。图2显示了Spectrum M4i系列数字化仪的触发“引擎”框图。它提供了现代数字化仪支持的宽范围触发条件例子。

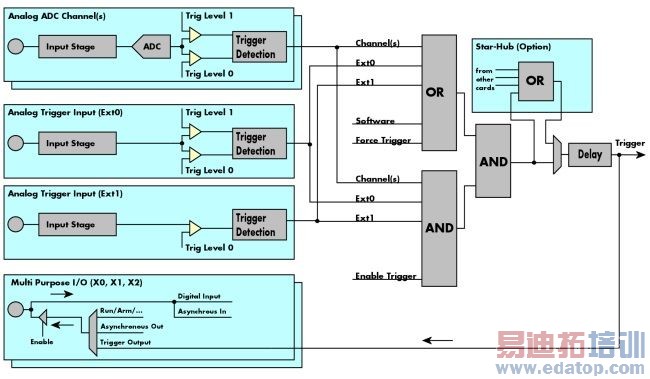

图2：Spectrum M4i数字化仪框图展示了这些通用数字化仪的“触发引擎”、触发源和触发逻辑。

框图左边显示的是数字化仪的硬件触发源，它们包括任意输入通道以及两个外部触发输入(Ext0或Ext1)之一。每个源都能够支持多种触发类型。因为许多数字化仪模块都有多用途I/O线，你可以用它们来报告数字化仪的运行/装载状态，它们可以提供触发输出信号以及其它功能。除了硬件触发源外，你还可以使用程序控制下的软件触发功能，这对开发自动化测试是很有用的。

数字化仪可能包含强大的触发与/或逻辑单元，可以帮助你将来自多个源的输入组合成一个复杂的多要素触发器。这样的触发器可以确保数字化仪只在专门定义的图案发生时才触发。另外一个功能是可以与其它数字化仪卡进行交叉触发。
