安捷伦PE7900蓄电池仿真系统方案

优异的瞬态响应特性：

瞬态响应是指当负载产生阶跃变化时，电源输出端瞬间出现的电压上冲或跌落现象。相对于传统的实验室电源，蓄电池的瞬态响应几乎为零，这是由于蓄电池内阻较小，输出电压几乎全部加载在被供电设备端，因此真实电池的输出电压受电流影响要小得多。

PE7900系统中使用的安捷伦高性能电源系统APS，其瞬态响应速度远远高于传统实验室电源，以80V，25A，2000W电源为例，当负载从0突然跳变到输出能力的50%时（0A~12.5A），瞬态响应的恢复时间在100uS以内。其指标远远优于其他品牌电源毫秒级的恢复时间。出色的瞬态响应指标使PE7900系统的输出电压更加平稳，电压过冲与跌落现象被大幅度减弱。这除了可以更加真实的仿真蓄电池的实际输出效果，也可以更加有效的保护被供电设备，减小瞬态响应造成的电压冲击。

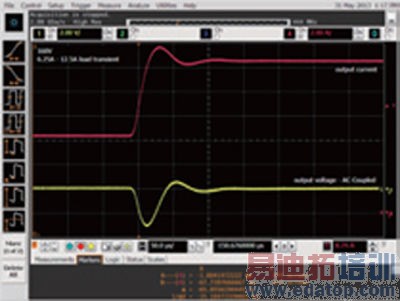

图7：2000W APS电源在负载产生6.25～12.5A电源跳变时，电源输出电压的变化。可以看到在50μs的时间内，输出电压就恢复到正常值

完备的保护功能：

为保护用户的待测件免受损害，PE7900系统除了提供高响应速度的过压（欠压）保护，过流保护以及过温保护功能外，还提供用户自定义保护功能，可以根据用户设定的条件进行比较（如电压、电流、功率、电量范围，电源工作状态等），满足条件时立即开启保护，终止电源输出，并断开与被测设备的连接。

系统内每台电源都配备输出端断路继电器，可以随时将蓄电池仿真器与被测设备从物理上完全隔离，防止系统输出端对被测设备产生影响。系统中多台电源之间可以实现1对多的保护触发。当其中任何一台电源出现异常情况时，可以触发系统中所有电源切断输出并断开输出端继电器。另外电源还内设有补偿端（+/-Sense端）断路检测功能，可以防止由于Sense线接触不良或断开导致的输出电压漂移的情况。

系统内部还设有黑盒子记录器供能，可以24小时不间断记录蓄电池仿真器的工作状态，输出情况和保护情况，以及所有前面板操作和接收到的外部控制指令。一旦供电系统出现异常情况，这些数据可以随时调出，用以进行故障分析和排查。
