安捷伦PE7900蓄电池仿真系统方案

安捷伦PE7900蓄电池仿真系统的特性和优势：

系统体积小，配置灵活，重复利用率高：

PE7900系统基于安捷伦高性能电源系统APS组成，可以根据用户的需要，通过添加或去除电源，改变电池仿真器的输入和输出功率，最大充、放电电流。APS系列电源包含1KW或2KW电源主机，以及1KW功率耗散器。用户可以自行选择组合，用以仿真不同功率，不同电流范围的蓄电池。其功率覆盖范围从几十瓦到几十千瓦，可以大幅度提高系统的重复利用率。

图4：1000W和2000W的APS直流电源外观

APS系统电源体积小，集成度高，在4U（17.6厘米）的机柜高度内可以集成2000W电源功率输出，以及2000W负载吸收能力。以80V，25A，2000W的APS系列电源为例，在一组1.6米（32U）高度的系统机柜中，最多可以集成充、放电功率高达16KW的蓄电池仿真系统，其充电、放电电流范围可以达到+/-200A。

充放电自由切换，真正达到蓄电池工作效果：

与传统的蓄电池仿真器结构不同，安捷伦新一代蓄电池仿真器不再使用分立的电源和电子负载搭建。在PE7900系统中使用最新的双象限电源，可以在充电、放电状态间进行无缝切换。与传统的通过电源与电子负载组合搭建电池仿真器方案不同，PE7900系统不会出现输出死区，供电中断，或电压电流跳变和冲击等现象。充、放电切换过程中，系统电压过渡平顺，完美贴合真实蓄电池的工作效果。

其原理是APS系列电源配合功率耗散器附件，可以真正实现双象限电源的工作模式。当外部设备输出电压高于电源设定电压时，电源呈现负电流状态，功率流入耗散器中变为热量耗散。当外部电压低于电源设定电压时，电源输出正电流，向外输出功率。

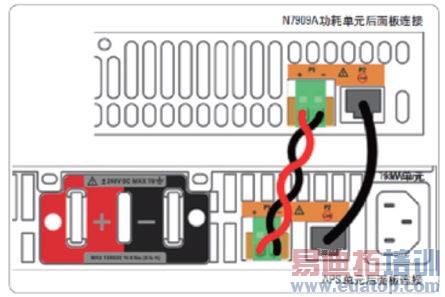

图5：APS电源（下方）与功率耗散器（上方）的连接方式，外部设备与电源输出端（红/黑色部分接线端）直接连接。当电源工作在负电流状态时，进入电源的功率将通过单独的功率线（红黑色）传入耗散器中，并形成热量发散到环境中
