汽车电子混合信号的测试方案

2、 混合信号的测试方案及配置

泰克科技的混合信号测试方案提供了广泛的选择和配置，多系列的混合信号测试平台能够满足不同应用和不同场合测试的需求，使得汽车电子的系统、部件等的测试得到了简单、高效、可靠等保证。泰克科技的混合信号测试平台如下：

(1)、对于模拟信号的测试，泰克科技能够提供优越的硬件性能，可以保证对模拟信号的完整性探测、捕捉和分析。主要的性能规格如下 :

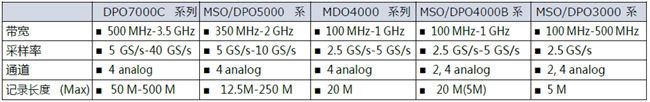

表1：平台性能规格

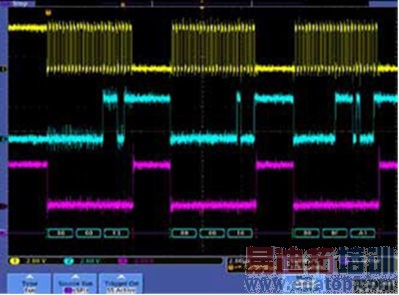

显示的模拟信号如下所示：

图2：模拟信号图示

(2)、对于数字信号的测试 数字信号的探测和捕捉必须能够满足越来越快的数字信号测试要求，泰克科技的MagniVu高速数字采集技术可以提高数字信号的定时分辨率到60.6ps，混合信号测试系统的数字通道具备了以下的硬件特点：

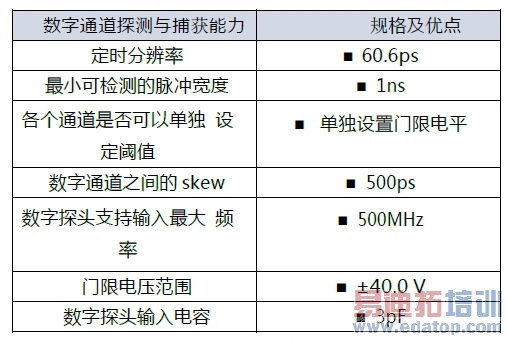

表2：混合信号测试系统的数字通道特点

通道独立的阀值设置，这样的设计可以轻松完成混合信号、混合逻辑的测试。

图3：阀值设置

(3)、对于串行协议的测试

泰克科技的混合信号测试平台支持以下的标准协议触发和解码分析。

A：低速串行协议：I2C, SPI，CAN, LIN, FlexRay，RS-232/422/485/UART，I2S/LJ/RJ/TDM，MIL- STD-1553

B：高速协议：LAN，USB，DDR
