示波器的LIN、CAN和FlexRay串行总线调试

录入:edatop.com    点击:

Agilent InfiniiVision系列示波器独家具备硬件解码功能,而目前市场上的其它示波器均采用软件解码。软件解码技术的更新速率较慢,特别是在使用深存储器时。硬件解码提供串行总线活动的实时更新,即便使用深存储器也不会降低速率。这可以增强示波器捕获随机和偶发通信错误的几率。

除了提供与捕获波形时间关联的解码字之外,另一个非常有效的工具是眼图模板测试,它可以验证高速FlexRay总线的信号完整性。眼图测试广泛应用于当前的串行总线应用之中。从根本上讲,眼图是示波器捕获的所有比特的叠加,显示比特是否有效。它提供了描述系统物理层特征整体质量的合成图,其中包括因传输线效应、反射、系统噪声、过冲、振铃、信号边沿计时和抖动而产生的幅度变化。

图2显示了基于TP4-10Mbps标准的FlexRay眼图模板测试。TP4模板测试的触发参考以每个字节起始序列(BSS)事件为基础。这与FlexRay接收机再次同步和恢复时钟(用于采样已接收的数据)时所用的参考信号相同。Agilent InfiniiVision系列示波器使用了独特的重复硬件时钟恢复技术,以捕获和叠加同步FlexRay系统中每个字节的每个比特。请注意,示波器也可以特殊帧ID为基础,对FlexRay眼图数据的捕获和叠加进行“过滤”。

示波器的LIN、CAN和FlexRay串行总线调试

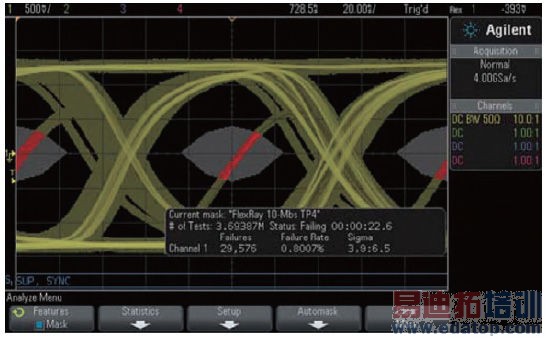

图2:在Agilent InfiniiVision 3000 X系列示波器上执行FlexRay “TP4”眼图模板测试。

Agilent InfiniiVision 3000 X系列示波器

如果您需要购买支持汽车串行总线应用的新型示波器,您可以选择覆盖100 ~ 500 MHz带宽的Agilent 3000 X系列示波器。这类示波器均标配三年保修期和业界领先的两年推荐校准周期。

与DSOX3AUTO选件同时购买,示波器可提供CAN和LIN串行触发和解码能力。与DSOX3FLEX选件同时购买,示波器可提供FlexRay串行触发和解码能力。与DSOX3MASK模板测试选件同时购买,示波器可对 FlexRay总线执行眼图模板测试。基于波特率的各种FlexRay模板文件和测试平面提供免费下载。

在探测差分CAN总线时,安捷伦推荐使用N2791A 25-MHz差分有源探头。在探测差分FlexRay总线时,安捷伦推荐使用N2792A 200-MHz差分有源探头。
