利用IBIS模型进行信号完整性计算

录入:edatop.com    点击:

用于信号完整性评估的发射器规格为输出阻抗(ZT)。确定输出阻抗时,IBIS模型中的[Pin]区提供每个引脚的电阻、电感和电容寄生值。之后,您可以将封装电容与各个缓冲器的电容值(C_comp)放在一起,以便于更清楚地了解。

正如 [Pin] 关键字上面的 [Component]、[Manufacturer] 和 [Package] 描述的那样,[Pin] 关键字与具体的封装有关。您会在[Pin]关键字表中找到封装电容和电感,因为它与引脚有关。例如,在ads129x.ibs模型中(《参考文献 2》),图 2 表明了在哪里可以找到引脚 5E(PBGA,64 引脚封装)信号GPIO4的L_pin值和C_pin值。

利用IBIS模型进行信号完整性计算
图2:包括C_pin值在内的ads1296zxg封装的封装列表

该信号和封装的 L_pin(引脚电感)和C_pin(引脚电容)分别为1.489 Nh和0.28001 pF。

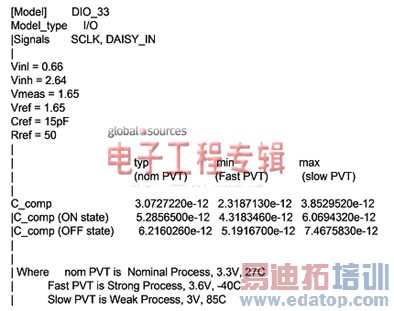

第二个重要的电容值是[Model]关键字下面的C_comp值。正如您在IBIS模型中找到正确的模型一样,您也会找到一份C_comp值的列表。图3显示了DIO_33模型中C_comp的一个例子(《参考文献 2》)。

利用IBIS模型进行信号完整性计算
图3:ads129x.ibs中,其为Model DIO_33及其相关C_comp值的列表。

在图3的声明中,“|”符号表示一段注释。该声明中的有效C_comp(《参考文献 3》)列表为:


通过该列表,PCB设计人员可以在三个值之中做出选择。在PCB传输线路设计阶段,3.072722 Pf的典型值是正确的选择。

IBIS模型为PCB设计人员提供了一些线索,让他们可以在转到样机设计以前进行板模拟。如果您知道了查找的方法,IBIS模型就可以为您提供所有引脚的特性阻抗和电容。评估工作的下一步是确定每个缓冲器的输入/输出电阻,我们将在下次为您介绍。

参考文献:

1、高速数字设计:黑魔法手册,作者:Johnson, Graham, Prentice Hall

2、ads129x.ibs, IBIS模型,sbam021b,TI

3、产品说明书之外的收获—IBIS,作者:Baker, Bonnie

作者:Bonnie Baker

德州仪器 (TI)
