N2797A极限温度有源探头提供可靠的高低温测试

与其在环境舱内放入脆弱的探头，测试工程师往往使用延长电缆连接目标和示波器。然而，这种方法存在严重不足。首先，它极大地限制了带宽，由于延长输入电缆的寄生电感和电容还会引起非平坦频率响应。典型地线的电感是1nH/mm。一米长的延长线会在探测路径中产生大约 1μH感抗，从而导致测量带宽低至几kHz范围。另一个问题是电磁耦合所引起的信号失真越来越明显。延长线越长，耦合路径也就越长。随着设计复杂程度的加深，电磁噪声源密度也在提高。延长线的功能类似于接收天线，能够有效地在测量路径中耦合电磁噪声。最后，延长线还会给被测电路增添额外的负载。有时候，这种负载太过明显。例如，典型FR4 50 Ω同轴电缆具有20pF/米的负载。对于高阻抗电路，过高的负载会使信号严重失真，从而引起功能故障。

工程师可选择低成本、高阻抗的无源探头。无源探头的输入阻抗通常为10 MΩ，电容负载是10 至15 pF。其负载效应低于采用延长线的常规探头。然而，其带宽通常限制在500 MHz，端接示波器的1 MΩ输入时。目前电子设计中的大多数应用要求更高的带宽。传统无源探头的工作温度范围是0至+50℃，通常无法满足强化寿命测试的测量温度要求。

为应对这种测量需求，要求使用带附件的有源探头，以满足带宽要求和严苛的测试条件。为此，安捷伦提供业界首款低成本、高阻抗的输入有源探头解决方案。Agilent N2797A极限温度单端有源探头允许工程师直接把坚固的探头放入环境舱，从而使测试点和第一个放大器之间的信号路径保持在最低水平。寄生电感（一般低于几nH）和探头负载（一般低于1pF）降至最低，使得探测带宽高达1.5 GHz。探头配有特定的高温同轴电缆、高温硅橡胶皮套和坚固的探头放大器，可在-40℃至+85℃范围内操作，能够满足大多数商业和工业级电子环境测试的要求。

图3：探头的输入特征会随着延长线而显著变化，因而使用延长线会产生严重的测量精度问题。

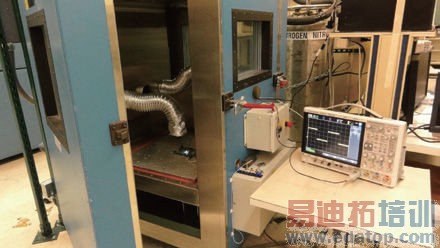

图4：N2797A极限温度有源探头应用在环境舱内，在极端条件下进行可靠的测量。
