N2797A极限温度有源探头提供可靠的高低温测试

许多工程师需要验证他们的产品在不同工作温度条件下的性能。迄今为止，极限温度测试要求工程师在非指定温度范围内使用探头，从而会损坏探头。无论是有源还是无缘探头，大部分探头具有指定的工作温度范围，从0至50摄氏度。新型Agilent N2797A极限温度有源探头可在更宽泛的温度范围（-40至85℃）内工作，且不会受损。工程师能够在温度舱内使用探头和探测附件，探头适配夹和示波器位于温度舱外。

可靠性温度测试在电子设计流程中非常重要。它有助于在早期检测产品故障；确定合理的校准/保修时间；了解产品在极端温度条件下的长期性能。电子行业把温度划分为三个等级。首先是所谓的标准范围或商用级，在0℃至+40℃范围内产品可以获得全面的质保。–45℃至+80℃ 是一个更严苛的温度范围，通常用于消费电子产品的极限测试。最后是极限温度范围，通常用于军事、汽车和航空航天行业，范围为–55℃至 +150℃。

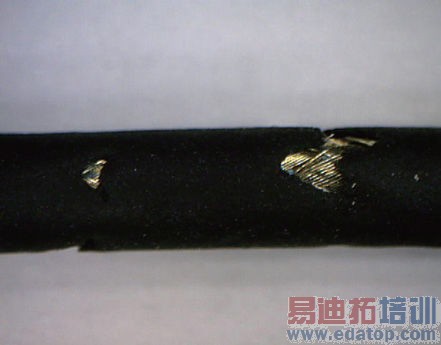

在对电子产品执行环境测试时，测试工程师通常面临着一个困境：探测系统必须能够像产品一样适应严峻的环境条件。例如，车载设备的强化寿命测试需要在-55℃至+150℃温度范围内进行。迄今为止，极限温度测试要求工程师在非指定温度范围内使用探头，从而会损坏探头。无论是有源还是无缘探头，大部分探头具有指定的工作温度范围，从0至+50℃。同轴电缆介质材料的热膨胀会使这些常规探头受损。塑料外壳在+60℃以上的温度就会开始变形。随着温度向极限范围靠拢，有源探头放大器的频率响应开始下降。图1显示了在高温老化测试之后，普通同轴电缆的外部屏蔽出现故障。

图1：在120℃高温下完成了环境测试，常规探头受损。

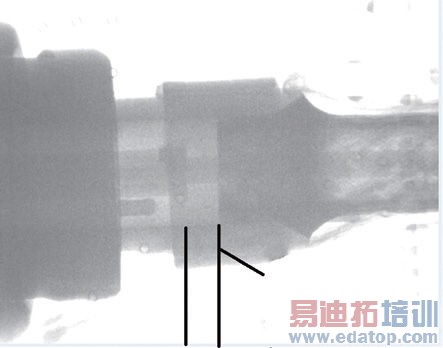

图2显示了在环境舱内进行多次热循环之后，对探头连接器进行X光纤检测。同轴电缆中的介质材料会收缩，把中心探针从插座中拔出。这种降级最终会引起直流不连续性。

图2：热循环引起的探头连接器故障。
