C-RAN 网时的CPRI时延抖动测试方法及分析

四、时延测试步骤

时延测试的方法是测试BBU发出信号的超帧帧头的时刻到RRU收到的信号的超帧帧头的时间差。

1) 设置示波器对输入信号波形进进行采集，采集时间至少为200us。如图6中黄色通道CH1波形为BBU发出的CPRI信号波形，蓝色通道CH3波形为RRU收到的CPRI信号波形。

2) 设置示波器对通道CH1和通道CH3的波形进行解码，并分别搜索CPRI超帧头的同步字符。

3) 记录通道CH1第一个同步字符K28.5发生的时刻，如图6中的值为: -59.90911203us。

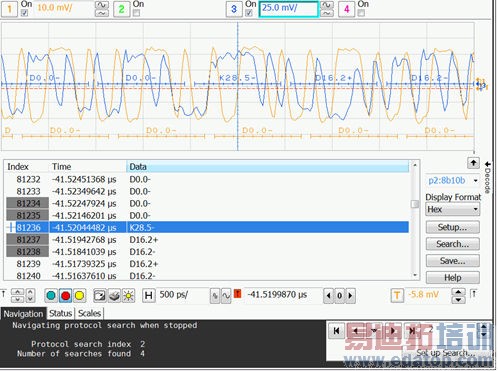

4) 记录通道CH3中后续的同步字符K28.5发生的时刻，如图7中的值为：-41.52044482us。

5) 把两个测量结果相减即为光纤加上传输设备造成的时延。即传输系统时延＝-41.52044482μs -（-59.90911203us）＝ 18.38866721μs。

此时测量出的时延为光纤时延加上传输设备造成的时延，可以减去光纤长度造成的时延得到传输设备时延。如果测试环境允许也可以直接采用0km光纤进行测试，以得到传输设备本身的时延数据。

注意：由于CPRI协议中每66.67us会有一个超帧的帧头发送，因此同步字符会以66.67μs为周期出现，当使用长光纤时需要注意合适的同步字符位置的选取。比如使用15km光纤时，光纤造成的时延约为75μs，已经超过了超帧帧头的出现周期，所以在第4步中应选择相对于第3步的时间结果75us之后的第一个同步字符出现的时刻作为有效数据。
