C-RAN 网时的CPRI时延抖动测试方法及分析

三、测试组网

CPRI传输时延抖动的测试组网如图4所示，测试系统采用是德公司（原安捷伦公司电子测量仪器部）的高带宽示波器和光电转换器搭建。

正常业务从BBU下发的CPRI信号经过传输设备和光纤到达RRU侧，从传输设备的入口和出口侧通过分光器各引出一路光纤信号接入测试系统。图4中所示是进行下行链路时延抖动测试的组网，也可以反过来进行上行上行链路的测试。

从被测系统引出的两路光纤信号经N1075A-S32或者81495A光电转换器把两路光信号转成电信号，然后用高带宽的DSA90000X实时示波器进行测量。

图4：CPRI传输时延抖动的测试组网

光电转换器有两种型号可供选择。81495A是数据速率到10Gbps的低噪声光电转换器模块，需要插在8163B的机箱里才可工作，其内置10Gbps光信号的标准参考滤波器、光功率计及高带宽放大器。81495A的光电转换增益高达400V/W，因此输入光信号强度可以低至-10dbm。为了节省体积和成本，一个8163B的机箱里可以同时插入2个81495A的模块。而N1075A-S32是另一种光电转换器，其数据速率最高到32Gbps且内置分光器，但是由于光电转换增益仅为110 V/W，为了保证最后输出的电信号进入示波器后仍然有较好的信噪比，所以需要被测光信号的光强不能太小（建议>-5dbm）。

DSA90000X系列是非常高性能的高带宽实时示波器，最高带宽可达33GHz，最大采样率80G/s，固有抖动小于150fs，同时可以捕获4条CPRI接口的信号并进行物理层解码。发送端的信号经光电转换器后连接示波器通道1，接收端的信号经光电转换器后连接示波器通道3。测试中用实时示波器捕获发端和收端的信号并进行时延和抖动的测量；

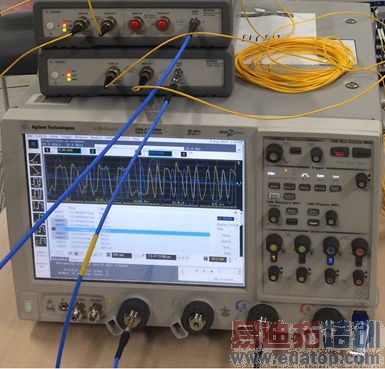

下图是使用DSA90000X实时示波器配合N1075A光电转换器做CPRI时延抖动测试的实际测试环境。

图5：实际的CPRI传输时延抖动测试环境
