C-RAN 网时的CPRI时延抖动测试方法及分析

二、CPRI接口时延抖动的测试方法研究

CPRI接口传统上只是用于BBU和RRU之间的直接光纤互联，传输距离在几百米左右，而采用C-RAN的组网方式后传输距离会加长到几十公里。为了节省光纤资源，必须通过合适的传输方式把多条CPRI链路数据复用到一根光纤上传输，目前采用的主流技术有彩光直驱和OTN承载两种方式。彩光直驱的方式是把多路CPRI信号通过光合分波器通过WDM方式复用在一起，具有成本低、抖动小的优点；而OTN承载，即CPRI over OTN方式，是把CPRI数据按照ITU-T G.709要求映射到传输网上传输，所以可靠性高、组网灵活。

无论采用哪种承载方式，都需要对CPRI信号经过传输后的定时信息的时延和抖动情况进行测试，以确保不会影响CPRI协议本身对于时延抖动的严格要求。目前TD-LTE技术可以允许约200us的时延，因此整个传输链路（包括光纤和传输设备）的时延不应超过这个范围。关于抖动的要求可以参考CPRI的规范，从图2可见，CPRI要求链路时延抖动不能超过8.138ns，要求非常严格。（参考资料：CPRI Specification V6.0）。

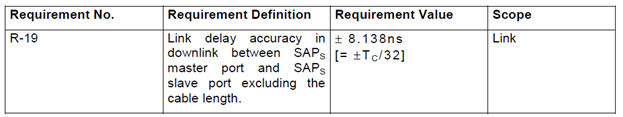

图2：CPRI规范对于链路时延精度的要求

随着LTE技术的采用，基带单元BBU和射频拉远单元RRU间的CPRI数据传输速率急速攀升，目前已经逐渐从2.4576Gbps过渡到6.144Gbps甚至9.8304Gbps。目前市面上的传输测试仪表或者支持不了9.8304Gbps的传输速率，或者无法进行ns量级的精确时延抖动测量，因此需要寻找一种新的测试方法，以对采用不同C-RAN组网传输方式时的时延抖动进行精确测试。

要进行两路信号间的时延和抖动的测量需要在信号中找到相应的同步标志。经过对CPRI协议的研究，发现在CPRI的帧结构中，每66.67us会有一个超帧，如图3所示。（参考资料：CPRI Specification V6.0）。而CPRI的物理层采用ANSI的8b/10b编码方式，每个超帧的帧头会有一个唯一的K28.5码型标识发送，因此可以用这个K28.5码型标识做为测试的依据。

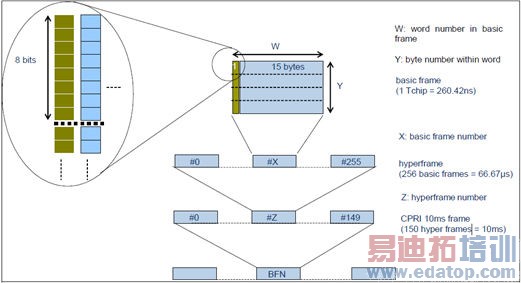

图3：CPRI的帧结构
