使用示波器进行功率测量的7大秘诀
录入:edatop.com 点击:
第6个秘诀
避免探测耦合了辐射功率的附件

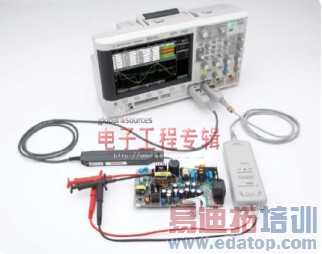

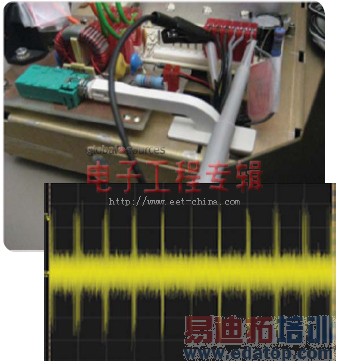

请务必谨慎使用探测附件。通用无源探头在标准配置中通常提供15厘米长接地引线和挂钩探针,这两种附件可能会探测到电源或其他器件所产生的噪声。此外,长接地连接往往会产生电感负载,给被测信号增加振铃。

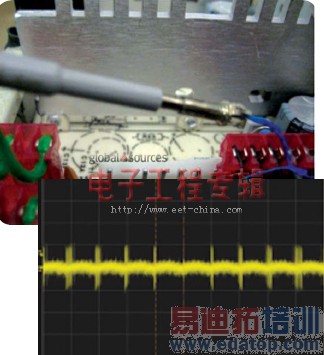

反之,较小的探针、较短的接地连接――例如使用电路板上的BNC适配器或卡口式接地引线――可以显著减少探测到的噪声,其原理是通过尽量减少连接的匝数,可降低电感负载。
第7个秘诀
选择避开示波器最灵敏设置的探头
如果您测量电源的纹波和噪声幅度,有可能要用到示波器最灵敏的或接近最灵敏的V/格设置。这正好处于放大器安全性能范围的边缘。虽然测试仪器的工作可能会符合技术指标,但是实际的测量效果也许还比不上它的“基本”性能。
首先,应尝试使用1:1探头,而不是使用仪器附带的标准配置10:1无源探头。若使用10:1探头,不仅示波器的基线本底噪声会以10倍增加,而且示波器的最小V/格设置也会比使用 1:1探头时的情况大10倍。这会导致信噪比降低,测量的动态范围缩小。使用衰减较小的探头,只要测量的信号不超过示波器的最大输入电压,那么就可以获得出色的信号完整性。
来源:安捷伦科技公司
