使用示波器进行功率测量的7大秘诀

录入:edatop.com    点击:
第1个秘诀

通过计算平均值提高测量分辨率

在某些功率测量应用中,您需要测量大动态范围的值,同时还需要细致地调整分辨率,以测量参数的微小变化。除了使用高分辨率数字转换器之外,您也可以使用其他采集方法来降低随机噪声,增加测量的有效动态范围。例如求平均值和高分辨率采集。

求平均值要求测量的是重复信号。该算法对跨越多次采集的各时间段内的点求平均值。这样可以降低随机噪声,为您提供更卓越的垂直分辨率。

垂直分辨率每增加一位,需要计算多少平均值?答案是每计算4个样本平均值,便可将垂直分辨率增加1位。原理如下:

●增加的位数 = 0.5 log2 N

●N = 计算平均值的样本数

●例如,对16个样本求平均值,垂直分辨率将增加

●位数 = 0.5 log2 16 = 2

●因此,有效的垂直分辨率为 8 + 2 = 10 位。

这种算法在垂直分辨率为12位时效果最好,因为再继续增加下去,其他因数(例如示波器的垂直增益或偏置精度)将起到决定性作用。平均模式的优点是,它对示波器的实时带宽没有任何限制。缺点是它要求使用重复性信号,并会降低波形更新速率。

使用示波器进行功率测量的7大秘诀
图1:在正常采集模式下捕获的开关电源的Vds

使用示波器进行功率测量的7大秘诀

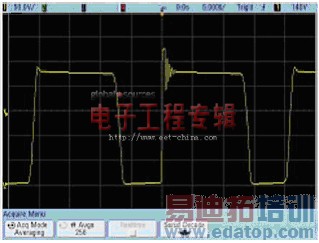

图2:在正常平均模式下捕获的Vds
