PXI/PXI Express系统散热设计秘诀之窥探

录入:edatop.com    点击:

电源模块配置的考虑

电源模块的选择与配置也是一门学问。在过去的系统设计中,很容易就忽略掉电源供应模块本身产生的热源,也会影响PXI/PXIe机箱的性能。在传统设计中,没有将电源供应模块与机箱本身的热流隔开,电源供应模块强制排气的功能,会造成机箱的流场混乱。因而新款机箱必须能阻隔电源供应模块以及风扇本身的热流,甚至为电源供应模块设计独立的开孔,以提供独立的风流。这些都是为了改善此现象所做的设计。(见图六)

PXI/PXI Express系统散热设计秘诀之窥探

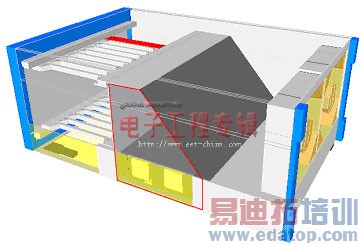

图六:梯形部位显示该电源供应模块拥有独立的流场,同时左右也提供独立的开孔散热。

智能型监控与自动调节

为了确保系统运作时的稳定性,智能型监控系统的设计,可以提供保护与系统调节的功能。PXI/PXIe机箱可透过传感器的配置,例如在背板上方配置五组的传感器,以监控机箱内温度的变化,透过程序的设定,在温度高时,加快风扇的转速,可有效确保系统运作的稳定性,并达到节能的效果。

PXI/PXIe移动运算方案

为满足PXI/PXIe量测系统移动运算的需求,可安装便携型的屏幕键盘套件,对客户来说,是很方便的设计。客户可使用外接式的屏幕键盘套件,将机柜型PXI/PXIe系统,转化成便携型PXI/PXIe系统。这时如果PXI/PXIe机箱的散热配置不当,一旦加上屏幕键盘套件,可能会影响原有的散热。正如先前提到,一旦新款风扇采用“由前往后吸入”的设计,在搭配便携型套件时,将不会阻绝原有的散热设计。并且,键盘底部可附上11mm垫片,使得电源供应模块的独立的散热设计可持续作用,大幅提升PXI/PXIe系统的便利性,而无需担忧系统的稳定。(见图七)

PXI/PXI Express系统散热设计秘诀之窥探

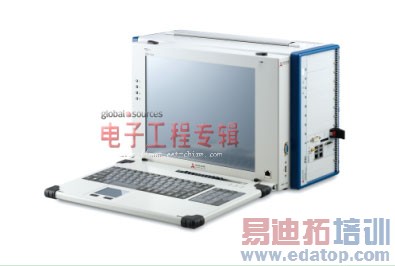

图七:便携型屏幕键盘套件增加行动运算的便利性

总结

PXI/PXIe机箱的设计并非单一考虑机箱本身的设计,必须和其他量测系统所使用环境一并搭配考虑,包含风扇的配置、风流的规划、电源的选购,模块优化性能的提升等。凌华科技为PXI系统联盟的协会董事会及最高等级会员,也是亚洲唯一的PXI产品的专业制造商。多年来相继开发超过100个以上PXI产品,以满足各类高端PXI及PXI Express测试平台需求。其中最新上市的PXES-2590,为业界首款全混合式插槽的PXIe机箱,针对高性能高带宽的PXI/PXIe模块所设计。PXIS-2719A为19槽3U智能型PXI机箱,特别适合需要高容量PXI的量测与测试相关应用。它们均采用最新PXI/PXIe机箱设计,为高稳定高性能的系统首选。

作者:吴嘉和

凌华科技量测与自动化产品事业处 产品经理
