利用可视触发功能高效定义和捕获复杂信号中的重要事件

高级应用工程师

泰克科技

为捕获和找到复杂信号的适当特点，设计工程师可能要用几个小时的时间收集和分类数千次采集，以找到关心的事件。但是如果通过定义触发，隔离所需的事件，只显示事件发生时的数据，则可以大大加快这一过程。

例如，MSO/DPO5000、DPO7000C和DPO/DSA/MSO70000C/D系列示波器选配的可视触发模块就能扫描所有模拟波形采集，并与屏幕上的区域和几何形状进行对比，迅速简便地识别所需的波形。本文将讨论在复杂的信号内部捕获关心的事件所面临的某些常见挑战，以及怎样使用可视触发功能克服这些挑战。

基本示波器触发

示波器包含一条专用硬件电路，称为触发器，允许以可预测的方式采集和显示时间相关的信号。通过在示波器显示屏上在相同的水平位置显示相同部分的输入信号，触发器可以静止显示重复波形。

边沿触发是最简单的触发模式，它识别越过指定门限电平的信号部分，然后把该交点放在显示屏的触发点上。高级触发模式(包括欠幅脉冲触发、毛刺触发、脉宽触发、超时触发、跳变触发、码型触发、状态触发、建立时间/保持时间违规触发、窗口触发、通信触发、串行码型触发或事件顺序触发)允许指定更加复杂的信号特点。

但是，即使是最先进的示波器触发硬件，识别的信号特点也是有限的，必须使用数字值指定这些特点，如电压电平或脉宽。示波器是可视设备，许多工程师想以图形方式与仪器互动，特别是在处理复杂信号时。

某些示波器允许工程师使用鼠标或触摸屏在显示屏上画一个“框”，定义图形缩放、直方图分析或测量门的区域。可视触发选项扩展了这一功能，允许以图形方式定义触发标准。

可视触发

可视触发扫描所有采集的模拟波形，以图形方式与显示屏上的几何形状进行对比，迅速简便地识别所需的波形事件。可视触发丢弃采集中没有满足图形定义的波形，把示波器的触发功能扩展到传统的硬件触发系统之上。

尽管可视触发表面上与模板测试类似，都是以图形方式比较采集的波形与显示屏上的模板区域，但两者有一个重要差别。可视触发实际丢弃的是不满足指定形状的波形，因此只显示、测量及保存满足标准的波形以供参考。

可视触发流程首先要设置示波器硬件触发系统，在Normal触发模式下采集波形。触发可以是简单的边沿触发，也可以是复杂的多状态触发、并行触发、串行触发或视频触发。这种触发设置在可视触发窗口中以图形方式表示，如图1所示，在硬件串行触发后面是可视触发。

可以使用鼠标或触摸屏，创建最多8个可视触发区域，可以使用各种形状(三角形、矩形、六边形或梯形)指定所需的触发特点。一旦在示波器显示屏或格线上创建了形状，可以重新放置形状的位置，或动态重新确定形状大小，创建理想的触发条件。

每个可视触发区域与一条特定的模拟输入通道相关。在默认情况下，这些区域是矩形，在创建时与“选择的通道”有关。一旦创建，工程师可以改变区域形状、相关通道及信号是否必须落在区域内还是落在区域外。

最后，工程师可以编写逻辑公式，说明可视触发怎样使用各种区域，确定显示哪些采集的波形、丢弃哪些采集的波形。例如，图1所示的公式“((C1 IN A1) & (C1 INA2))”指明了来自通道1的信号样点必须位于区域A1内，来自通道1的信号样点必须落在区域A2内。

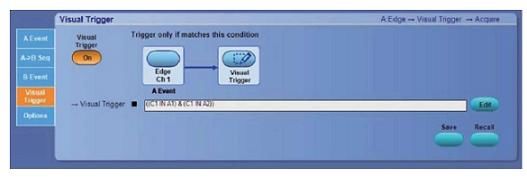

图1.可视触发控制窗口。

在基本了解了可视触发之后，现在结合下面这些应用实例来深入理解。
