应对MIMO测试挑战

3.5 OTA测试系统

高质量的无线通信设备需要一个近似全向性的天线， OTA(天线性能测试)测试就是用来评估此天线的性能。如今，OTA测试是无线设备认证测试时的一个重要测试项目：在暗室环境中，得到辐射发射功率和接收灵敏度的三维方向图。以往的OTA系统只能测试SISO OTA，而MIMO设备需要能测试MIMO OTA的系统。MIMO OTA给测试带来了很大的挑战，R&S提出的基于双通道测量法的解决方案在系统的复杂程度、可升级性都有着独特的优势。

3.5.1 高效的MIMO OTA测试方法：双通道测试方案

双通道测量法是一种检验MIMO设备OTA性能直接有效的方法。距离UE相同距离处，放置两支双极化、入射角可转动的测试天线，分别发射不同的MIMO下行信号。各种方位角和极化方式的组合，便可得到UE天线的总体特征。如图6所示：OTA暗室内包含四个角度定位装置：角定位器，两支测试天线：ANT DL1，ANT DL2，呈10 °(模拟乡村)或90 °夹角分布(模拟城市)；和一支通信天线：ANT UL；?此外，暗室边还有一个射频接入板可允许5路射频通道连接到暗室内的天线；外部设备包括基站模拟器(R&S CMW500)和一个开关矩阵(R&S OSP130)。

图6：支持双通道法的MIMO OTA测试系统 TS8991方框图。

除了吞吐量，其它的OTA参数也可由双通道法得出，如EIS，TIS等。MIMO的EIS(有效各项同性灵敏度)3D分布图可由R&S AMS32系统软件自动生成，如图7所示，此时的接收功率对应5%的误块率(BLER)。

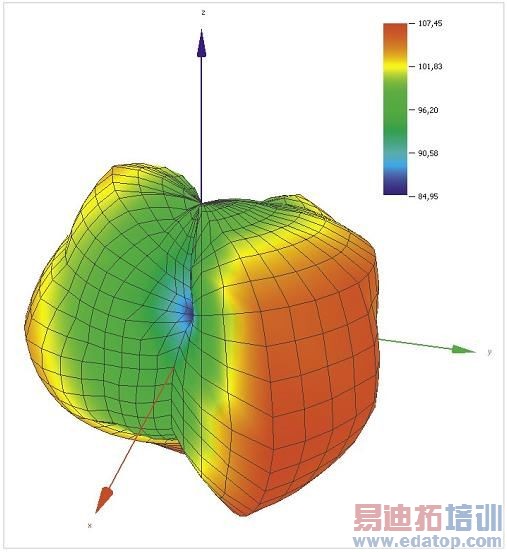

图7：UE4的MIMO EIS 3D分布图。
