应对MIMO测试挑战

3 R&S解决方案

目前，R&S的测试设备可以为支持MIMO技术的所有移动通信标准提供相应的测试解决方案。信号发生器可以在非信令模式下支持MIMO系统上行和下行的接收机测试。信号分析仪主要用于发射机测试。而无线综测仪提供信令模式下的射频测试、协议和数据业务性能测试。RF测试系统提供完整的RF一致性测试。OTA(天线性能测试)测试是用来评估此天线的性能。

3.1 信号发生器

SMU200A是业界唯一的具有双通道的矢量信号源，双通道的设计使得一台SMU就能测试被测设备的MIMO性能。也使得SMU成为测试MIMO的首选。SMU可以支持各种包含MIMO技术的移动通信标准(802.11ac、802.16e、3GPP Rel7和Rel9、10)。SMU的界面如图3所示。

此外，在SMU的MIMO选件中，可以对各个衰落信道间的相关性进行设置。而且SMU衰落模拟器内置了很多标准规定的实时的衰落场景，可以方便用户直接调用。

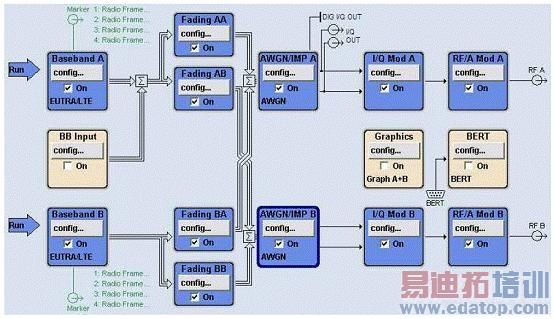

图3：SMU MIMO设置界面。

3.2 信号分析仪

图4：高端信号分析仪FSW。

对于发射测试，FSW/FSQ/FSG/FSV信号/频谱分析仪可以使用。可以用于大多数MIMO测试例，如LTE标准中的Timing Alignment测试。图4所示为业界最高端的信号分析仪FSW。 FSW提供了业界最优良的射频性能，并提供160MHz的分析带宽。该仪器还内置了独具特色的多标准无线信号分析功能MSRA(Multi-Standard Radio Analyzer)功能。

对于4天线的LTE基站可以使用一台4通道RTO示波器同步采集4个天线口的射频信号，RTO示波器内部集成硬件数字下变频器DDC(Digital Down Converter)，直接把RF信号转成基带IQ信号通过网线传输到计算机上，使用R&S FS-K10x PC端LTE分析软件，即可分析4天线MIMO信号所有指标。

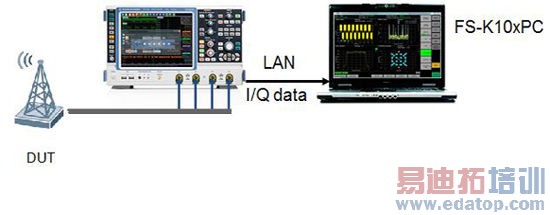

图5：4通道RTO示波器测试多天线发射机。

3.3 移动台测试

CMW500宽带无线综测仪可以用于UE研发、生产和一致性测试的各个阶段。支持各种无线通讯标准(2G、3G、LTE FDD和TD-LTE等)、蓝牙、WLAN 802.11a/b/g/n/ac以及GPS、 CMMB等。CMW500拥有2个射频通道，支持2x2 MIMO测试。CMW500的频率范围可以扩展到6GHz，覆盖目前以及将来无线通讯技术的所有频段。

在MIMO条件下通常需要测试射频和数据业务性能。R&S的CMW500可内置数据业务服务器(选件B450)和内部衰落模拟选件，因此是业界唯一可以用一台仪器测试终端在MIMO条件下的射频和数据业务性能的仪器。
