通过非接触光学接近式传感器方案实现智能感应

顺应消费者对更佳用户体验和智能自动化控制的需求，光学接近式传感器已经广泛应用到具备脸部检测、手部动作和距离检测等各种技术上，例如智能手机、液晶电视显示屏、计算机和键盘背光显示、数码相机取景器、自动光度切换和卫生间龙头控制等应用。

本文将介绍接近式传感器的工作原理，以及使用时在信号放大、滤波和信号调整方面所面临的挑战。此外，也将讨论设计工程师如何通过使用全方位的接近式传感器方案解决LED长时间高电流保护、阳光和环境光源消除等问题，确保光学接近式传感器的稳固性和性能。

反射型光学接近式传感器介绍和工作原理

光学接近式传感器基本上是由红外LED发射器和PIN光检测器所组成，图1为典型接近式传感器的功能方块图。

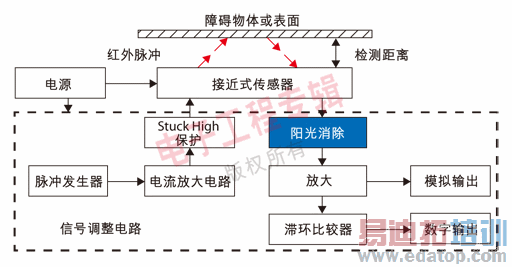

图1：接近式传感器的功能方块图。

作为电到光的转换器，LED发射器会发射红外脉冲，并通过提供由光转换回到电气信号的光二极管检测器感应由遮蔽物体或表面反射的红外脉冲，请参考图2中的功能方块图说明。

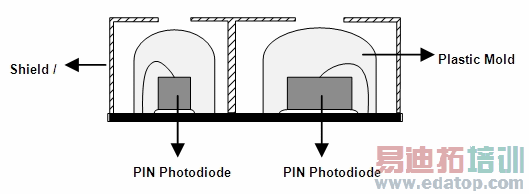

图2：接近式传感器的工作原理图。

接近式传感器的基本工作原理非常简单，红外脉冲由LED发射器发出，到达离开传感器特定检测距离的障碍物体或表面，并发生穿透、散射或反射回到光二极管检测器，接着光二极管会产生可以通过外部负载电阻转换成为输出电压的光电流，输出光电流的大小则由检测距离和LED的驱动电流大小决定，在特定LED光度输出条件下，物体或表面越接近传感器，反射的光强度越高，因此光二极管传感器所提供的光电流输出也越大。

接近式传感器信号放大、滤波和信号调整面临的挑战

在实际设计上，接近式感应电路可能非常复杂，目前的设计大多采用分立方案实现，通常会在光学接近式传感器的输入和输出加上信号调整电路来强化传感器的能力和相率，以便在尽可能远检测距离检测到物体，为微控制器提供可靠且适当的输出信号。

在输入端，由LED发射器所产生的光脉冲强度基本上由LED的电源大小决定，通常产生电气脉冲信号的微控制器并无法提供足够驱动LED的电流，因此会加上如晶体管等的电流放大电路。

LED长时间高电流保护的重要性，高PSSR：要避免LED导通时间过长造成寿命缩短，我们可以加入长时间高电流保护电路，这个电路可以避免LED上出现不必要的长脉冲宽度。

接近式传感器的电源输入电路也必须具备高纹波抑制能力，以避免因输入电压变化所造成的波动。

阳光和环境光消除的重要性：环境光和人工光源，例如白炽灯和荧光灯可能会影响光二极管检测器的灵敏度，任何由光二极管检测器所感应到的杂散阳光或明亮背光将会产生不小的持续直流或低频尖峰电压，另外，由于大部分的阳光都包含有一定数量的红外光，因此普通的滤波电路并无法有效地降低噪声。

在接近式传感器输出上通常会希望有干净的光电流输出，因此必须在输出电路上设计带有超窄带宽特性并匹配目标噪声波长的复杂滤波电路以进行阳光消除，请参考图3。

图3：加入阳光消除电路的接近式传感器工作原理图。

信号放大的重要性：要让微控制器可靠并适当地读取，通常微小的输出光电流必须经过放大电路进一步放大。

适当信号形式接口的重要性：在放大后，输出光电流信号可以连接到电流电压转换电路以提供电压输出信号，同样地，也可以依目标控制功能的形式加入其他电路，例如滞环比较器和施密特触发器。

印刷电路板占用空间和实现成本的重要性：通常LED驱动电路、放大电路和窄带宽滤波电路采用分立电路设计，从而导致PCB费用和实现成本昂贵。

如何选用反射型集成接近式传感器

集成型光学接近式传感器的最重要好处是不用接触，由于在传感器和物体间没有实体接触，因此可以避免污染。带鲁棒性屏蔽的光隔离可以带来几近于零的光学互扰、更低的功耗、更小的尺寸以及优化的检测距离，从而使得集成反射型传感器的市场接受度更高，不过集成型接近式传感器的检测范围固定，因此在选择上就必须依应用的形式决定。
