频谱分析仪的频率分辨力和测试灵敏度

四、 测试灵敏度

在测量大信号时，一般不需考虑测试灵敏度。但在测试小信号时，如不注意，会使小信号掩埋在一片噪声之中，无法观测到。此时频谱仪的测试灵敏度就变得十分重要了。

频谱分析仪的灵敏度定义为在一定的分辨带宽下显示的平均噪声电平（平均指的是视频带宽足够窄去平均信号加噪声或仅仅噪声）。我们讲的测试灵敏度指的是可以测试的最小信号，一般比本机噪声大4～5dB，也就是说测试灵敏度主要由本机噪声决定。由于频谱仪自身产生的噪声大部分来自中频放大器的第一级，它是宽带白噪声，即它在整个频率范围内的电平是平坦的随机噪声，与分辨带宽滤波器相比它的频带是宽的。因此，分辨力带宽滤波器只通过一小部分噪声能量到包洛检波器。如果分辨带宽增加或减小10倍，则增加或减小10倍的噪声能量到达检波器，并且显示的噪声电平将增加或减小10，如图 5所示。

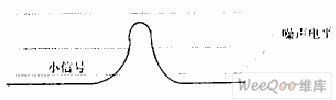

图 5　小信号与噪声电平

显示的噪声电平和分辨力带宽之间的关系是：

频谱分析仪的噪声是在一定的分辨带宽下定义的。频谱分析仪的最低噪声电平是在最小分辨带宽下得到的。

但在决定测试灵敏度时还需考虑输入衰减器。既然内部噪声主要取决于中放第一级，因此输入衰减器不影响内部噪声电平。但是，输入衰减器影响加到混频器的信号电平，并降低信噪比。这是由于当衰减器降低加到检波器的信号电平时，中放（IF）增益同时增加10来补偿这个损失，使显示的信号电平不随衰减增加而下降，显示幅度保持不变。但是，噪声电平被放大，增加了10。

综上所述，测试灵敏度由下列条件决定：

1. 最窄的分辨带宽

2. 最小的输入衰减（由于0dB输入衰减会增加输入驻波比，降低测量精度。我们一般选取10的输入衰减）。

3. 充分利用视频滤波器（视频带宽0.1～0.01分辨带宽）。
