基于声纳传感器和C8051F040的测距系统设计

录入:edatop.com    点击:

4 系统调试及精度测量试验

4.1 系统调试

调试采用Tektronix Tds3034B四通道彩色数字示波器中的两个通道,检测出传感器INIT和ECHO两引脚波形跳变,如图4所示。可由两电平跳变之间的时间与单片机检测时间对比,检查捕捉计时程序是否准确。系统所测数据由CAN总线发出,调试时通过USB转CAN接口在电脑上接收到的数据,示波器检测到CAN总线上波形,如图5所示。

4.2 测量精度试验

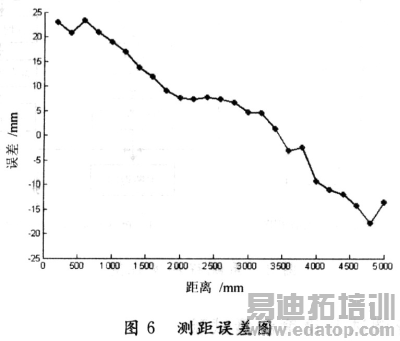

为标定系统测量精度,用200 cm×100 cm×2 cm硬平木板作障碍物进行测量,并用钢卷尺测量实际距离。系统测量量程为15~1 070 cm。在45~500 cm范围内进行了误差分析试验,其结果如图6所示。由此可得测量系统的最大误差为2.34 cm,平均误差为0.49 cm。

5 结 语

在此,采用SensComp 600声纳传感器和单片机C8051F040设计实现了声纳测距,系统所需硬件少,测量量程为15~1 070 cm。在45~500 cm范围内,最大误差为2.34 cm。系统除用于测距外,还可用于障碍物检测、倾斜角度测量、车辆定位与导航和液位测量、农业物料检测等领域应用。 不足之处是单片机C8051F040功能非常多,但在此系统中未充分应用,因此还能利用C8051F040设计更多的功能,来以扩充该系统;此外,该系统的测量误差相对较大,可以在程序中进行误差补偿等处理,使系统测量精度更高。

作者:贺 静 王树才 胡 炼   来源:现代电子技术
