基于HART协议的高精度温度控制器设计

录入:edatop.com    点击:

1 引言

随着控制技术、计算机技术、通信技术的飞速发展以及CIMS(计算机集成制造系统) 的发展需要,促使以现场总线网络为总体标志的现场总线的技术产生,并且迅速发展,推动 着控制系统结构及自动化仪表迈进到现场总线控制系统和总线化仪表的一代。本文将微处理 技术和HART 协议通信技术引入温度控制器中,实现了高精度、多功能的可编程两线制 HART 协议的高精度温度控制器。

2 温度控制器的硬件原理概述

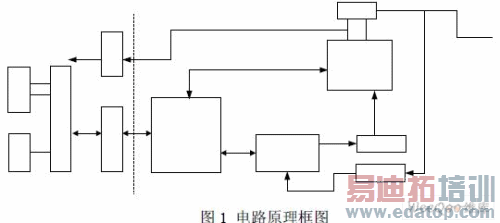

基于HART 协议的高精度温度控制器的电路原理框图,如图1。连接HART 协议温度 控制器的两条线既是电源线又是4~20mA 输出(控制)信号线和HART 信号线,对HART 协议温度控制器供电的电流被限制在4mA 以下(报警情况为3.6mA),4mA 以上部分为信 号。

采用AD 公司生产AD421 实现A/D、V/I 功能,AD421 是一款低功耗多功能芯片,其内部集成有16 位A/D 及V/I 和电压调整电路。DC/DC 是采用开关电源原理设计的电源隔离 器,通过DC/DC 给基于HART 协议的温度控制器信号输入和A/D 电路供电。使用低驱动电 流的光电隔离器作信号隔离,实现HART 协议温度控制器传感器小信号输入与输出信号和 外部电源隔离,同时实现温度控制器的低电流消耗要求。

电路工作原理是:温度传感器信号经滤波送AD7714 放大并转换为相应的数字信号,经 光耦HP4731 隔离后送入CPU,由CPU 进行线性化及校正处理后送AD421 转换为相应的 4-20mA 标准电流输出。另外,环路上的数字通信信号经滤波后送入解调器HT2012,解调信 号通过串行口送入CPU。然后CPU 送出相应的应答信号到HT2012 调制成HART 数字信号, 经整形后控制V/I 转换电路转换成相应的数字信号,并叠加到4-20mA 直流信号上。

3 硬件电路详细设计

3.1 信号隔离及光耦外围参数确定

A/D 转换器与CPU 信息交换采用光耦隔离。

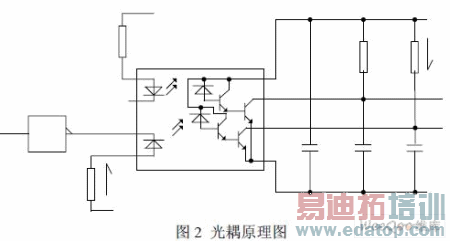

1) 光耦外围参数确定见图2,以R18、R20 计算为例,由于光耦最小驱动电流IF=40μA,所以按式(1), (2)求解。

考虑最坏情况及余量取R18=62KΩ,同理取R17=62KΩ。

R15, R16, R21, R22 的计算类似,在次不作叙述。

2) 脉宽展宽电路如图3。

图3 脉宽展宽电路及波形

由于AD7714 数据更新完成后,其DRDY 线要送一个触发高脉冲,其宽度为203.5μs,而光 耦最小响应脉宽为500μs,因而必须设置脉宽展宽电路。原理分析,设原始状态时,图中a、 c 和d 点为逻辑低电平;b、e 为高电平,当VI 脉冲到来时,b 点跳到2VCC,随后放电至 VCC,c、d、e 点不变。当VI 负跳变沿到来时,b、c、d、e 各点翻转,然后C21 开始放电, 当d 点电位降到反相器转换电压值时,反相器状态转换,e 点变为高电平,并对C13 充电, 当b 点电位升到反相器转换电压值时,反相器状态转换,C 点变为低电平,从C 点引出稳态 脉冲。

由于AD7714 的DRDY 高脉冲宽度为500×tCLKIN=203.5μs, 所以T3 应小于 203.5μs,T3=-R14C13ln0.5 取R14=200KΩ 求得C13<1.5nf, T2=-R14C13ln0.33=113μs T1=-R13C21ln0.33=TW-T2,因光耦最小响应脉宽为500μs 考虑余量取TW=2.3ms R13 取200KΩ 解得C21=0.00978μf,取C21=0.01μf。
