LTE研发及IODT协议测试

由于协议消息内容保存为xml文件格式，它在MLAP测试场景运行时才载入使用，所以对消息进行配置修改后，不需要进行编译就可以使用。只要测试场景的动态回应不变，也就是保持不同消息类型的序列不变，那么就可以创建新的测试场景，而不需要修改C++的源代码。这使得新用户使用MLAPI进行测试变得很容易，甚至不需要任何C++的知识。

为了简化层3信令场景的产生，CMW500提供了一个C++的类库，以及一些LTE测试场景的例子(R&S CMW500-KF500)。C++类库中包含了RRC和NAS协议流程中状态机类需要的模块。下图图示了一个测试流程可以通过调用四个MLAPI的状态机来实现：UE注册，激活和去激活一个PDP数据连接，以及最后发起一个去附着流程。其中注册流程分为RRCconnectionsetup和Attach两个流程，Attach流程又分为Authentica-tion和Security两个子流程。MLAPI状态机使用模块化的方式来构建，也就是说，在多个MLAPI状态机中使用的公共流程可以封装成单独的状态机。

测试流程示意图

由于可以把复杂的信令测试分解成不同模块，而且不需要重新编写所有的流程模块，因此使用MLAPI可以很快的实现复杂的信令测试，这对于MLAPI用户来说是很有益的。而且MLAPI还具有下面一些优点：面向对象的编程可以确保C++源代码的结构很清晰;所有状态机都提供源代码，高级用户可以使用这些状态机作为他们自定义的状态机中的基本类;MLAPI状态机和协议消息都以XML文件格式提供。

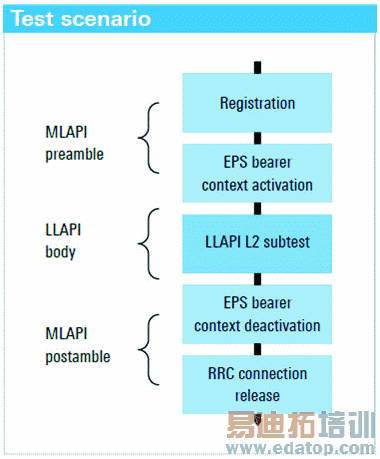

LLAPI和MLAPI是CMW500测试场景框架中的不同组件，在单个测试场景中可以同时使用两者，从而同时使用两类接口的优点。例如，前面描述的UE注册到网络，分组数据服务的激活信令可以使用MLAPI来实现。而在下面的测试步骤中，可以使用LLAPI的功能来完成对RLC和MAC层的控制。下图图示了这类测试场景的结构：MLAPI前导测试，LLAPI测试主体，和MLAPI后续处理。这种方法可以节省时间，对于已经在其他测试中完成验证的信令，使用MLAPI实现，而把测试主体关注在层1和层2测试功能的实现上。

测试场景结构

罗德与施瓦茨公司LTE协议测试全方案

MLAPI在R&SCRTU-W上已经使用，并且编写了超过1000个可用的R&D和IOT测试场景，这证明了其非凡的功能和潜力。在CMW500上，除了前面介绍的CMW-KF505IODT测试场景以外，目前LTE协议测试场景还有下面的软件包：

R&SCMW-KF500-LTE测试场景范例，LLAPI和MLAPI的测试场景范例，用于演示MLAPI功能结构和状态机类。

R&SCMW-KF502-LTE基本流程，LTERRC和NAS基本流程，包括attach，detach，EPSbearerconnectionsetup，GUTIreallocation，和trackingareaup-date等。

R&SCMW-KF503-EPS承载验证，进行不同无线承载配置的激活和验证。

R&SCMW-KF504-LTE移动性和切换流程，包括LTE内部的切换和移动性，频率内和频率间切换，邻小区的测量。

这些测试场景应用包括协议栈功能的集成和验证，UE不同软件版本之间进行比较测试。而和一些关键客户的紧密合作，保证了罗德与施瓦茨公司不同测试软件包的实际可操作性。

通过使用R&S CMW500宽带无线综合测试仪上的功能强大的LLAPI/MLAPI编程接口，移动终端制造商可自定义的LSTIIODT测试场景软件包，从而快速、有效进行LTE信令测试，加快完善LTE终端的协议一致性测试，早日推向市场。R&S CMW500的功能强大的硬件方案可以提供的频率高达6GHz，带宽为40MHz。它不仅可以用于一致性测试，性能测试和互操作测试，而且还把它的优点扩展到产品生命周期的后续阶段，从而可以给芯片和无线设备制造商在UMTSLTE协议一致性研发的各个阶段中带来多重好处。
