基于DSP的实时震动信号分析处理系统设计

录入:edatop.com    点击:

3 系统软件设计

3.1 信号采集预处理

信号采集后为了能够在DSP中快速处理,需要进行去均值与归一化,这样可有效限制信号幅值,并将信号统一到同一数量级。有助于计算开方时需要利用解一元二次方程的算法;计算除法时,为了减少机器周期的占用,需要将除法转换为乘法。去均值与归一化处理的计算方法可参见文献。

3.2 程序流程

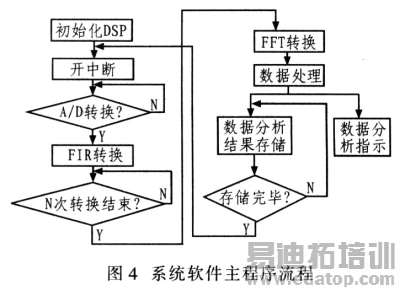

图4为系统软件主程序流程。首先对系统初始化,看门狗定时复位,启动A/D转换器采集数据,主程序进入死循环;当A/D转换器转换完毕,进入中断子程序,读取数据,并将数据存人数组进行数据的处理和缓存。

3.3 DSP主程序设计

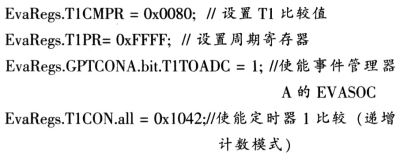

主程序先初始化系统控制寄存器,初始化PIE向量表禁止和清除所有CPU中断,采用TMS320F2812片内集成的A/D转换器采集数据。程序首先对 A/D转换器初始化,用DSP内的EVA事件管理器产生SEQ1A/D转换启动信号,首先设置T1比较值为0x0080,设置周期寄存器为0xFFFF使能事件管理器A的EVASOC,使能定时器1比较递增计数模式,DSP事件管理器EVA的配置程序如下:

EVA为SEQ1产生ADC SOC信号后,开始对通道1转换,转换结束后,A/D转换产生中断信号并调用中断处理程序读取ADCRESULTO中的值存人数组。当采满512个点后将程序跳转到数据处理程序,调用FIR和FFT子程序,其中DSP A/D转换器初始化程序代码为:

DSP整个系统软件采用C语言和汇编语言混合编程,中断函数模块用汇编语言,可提高程序的效率,FFT和FIR数字滤波运算主体用混编语言编写,可从TI网站下载。

4 实验结果

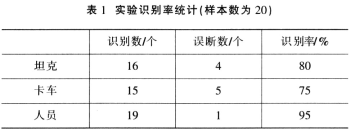

为了检验系统的实际应用能力,将该系统在震动台上进行实验,将3028型传感器固定在激震台上,用激震台分别模拟坦克、卡车和人员3种震动信号,这3种信号各取20组用于该系统实验,根据实验输出信号判断识别的正确率,在震动台达到稳定后DSP的解算时间均小于1 s。DSP解算识别结果如表1所示。

5 结论

由实验结果看出,该系统能够对目标的识别起到一定的辅助分析作用,系统解算时间均小于1 s,达到实时分析要求,系统能够较好分析人员产生的震动信号,而对坦克和车辆产生的震动信号分析结果较差,这主要是由于坦克和车辆产生的震动信号特征较为相似,单纯从震动信号的频率和强度区分难度较大;另外由于震动台是磁激励式的,对外有较强的电磁辐射,会对整个系统产生干扰,因此,后续实验需采取屏蔽电磁干扰的措施,震动信号分析算法还需进一步提高。

作者:张英祥,牛晓春,郭涛 中北大学   来源:国外电子元器件
