电容数字转换器AD7745的工作原理和应用

录入:edatop.com    点击:

1  引言

AD7745是AD公司生产的具有高的分辨率、低功耗的电容数字转换器。该芯片性能稳定,操作方便,可以和多种电容传感器一起开发各种实际产品。AD7745的主要特点如下:

(1)电容数字转换器

具有单端电容探测器或者差分式电容探测器接口;

分辨率:4 aF;精确度:4 fF;线性度:0.01%;

在普通模式下,电容高达17 pF;

可测量电容范围:-4~4 pF;

可容忍高达60 pF的寄生电容;

更新频率:10~60 Hz。

(2)片上温度传感器

分辨率:0.1℃;精确度:±2℃;

电压输入通道;

内部时钟振荡器;

两线串行接口(I2C兼容)。

(3)电源

2.7~5.25 V单电源供电。

2工作原理及引脚功能

2.1  工作原理

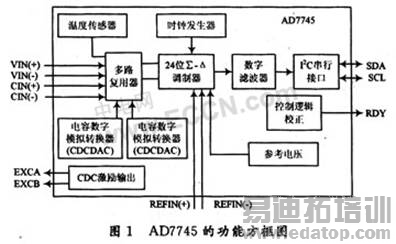

AD7745的核心是一个高精度的转换器,由1个二阶调制器和1个三阶数字滤波器构成。AD7745可以配置成一个电容数字转换器(CDC),也可以配置成一个经典的模数转换器(ADC)。除了转换器外,AD7745集成了一个多路复用器、一个激励源和电容数模转换器(CAP-DAC)作为电容的输入、一个温度传感器、一个时钟发生器、一个控制校正逻辑、I2C接口。AD7745的功能框图如图1所示。下面对图中的主要部分进行功能说明。



(1)∑-△调制器

∑-△调制器是AD7745的核心,它是将模拟信号转换成数字信号的器件,其工作原理是:被测的电容Cx被连接在CDC激励输出(EXCA或者EXCB)与∑-△调制器输入(VIN(+))之间,在1个转换周期,一个方波激励信号(从EXCA或者EXCB输出)被加到CX,∑-△调制器连续采样经过CX的电荷。数字滤波器处理∑-△调制器的输出,数据经过数字滤波器输出,经过校正,由I2C串行接口将数据读出。

(2)电容数模转换器(CAPDAC)

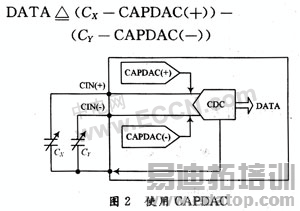

电容数模转换器(CAPDAC)可以被理解成一个负电容直接内部连接到CIN引脚。在AD77415中有2个CAPDAC,一个连接到CIN1(+),另一个连接到CIN1(一),如图2所示。输入电容CX,CY(差分模式下)与输出数据(DATA)之间的关系如下:



电容数模转换器可以用来编程被测电容的输入范围,通过设置CAPDAC(+)和CAPDAC(一)的值,可以改变被测电容的范围,比如在单端模式下,将CAP-DAC设置成温度传感器±4 pF,被测电容的变化范围成了0~8 pF。

(3)温度传感器

AD7745使用1个片上晶体管测量芯片内部的温度,芯片的温度变换将影响到晶体管的电压△VBE,∑-△调制器将△VBE转变成数字信号,最终的输出线性于温度的变化。由于AD7745的功耗很低,因此它自身产生的热量很少(在VDD=5 V时,小于0.5℃),被测电容探测器的温度可以认为和AD7745的温度相同,因此AD7745内部的温度传感器可以用做系统的传感器。也就是说,整个系统的温漂补偿可以基于片内的温度传感器,而不需要片外器件。

(4)I2C串行接口

AC7745支持I2C兼容2线串行接口,I2C总线上的2根线是SCL(时钟)和SDA(数据),所有的地址、控制和数据信息都通过这2根线进行传输。

来源:现代电子技术
