基于Web服务的电能质量监测系统的研究

3．3 用户层

使用MVC模式制作监测系统的用户界面，通过JSP语言调用已发布的服务，在浏览器中呈现给用户，用户即可查看。按照规定的间隔实时刷新页面，这样就达到数据查看的实时性。该监测系统由在线实时数据、PQ事件实时监测、历史数据查询、统计数据和电能质量报表输出组成。

4 系统实现的关键技术

4．1 电能质量数据传输

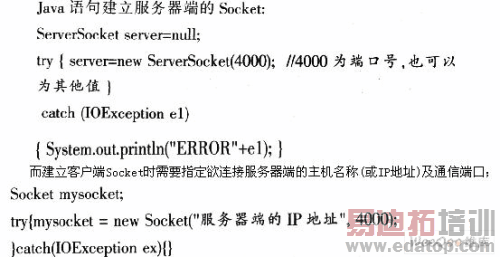

由于处理远程终端采集的实时数据，所以涉及电能质量数据的收发。该系统在TCE／IP协议的基础上利用Socket传输，服务器端负责数据存储、维护、管理以及打包、传递。用Java语句建立服务器端的Socket：

当服务器端检测到客户端的连接请求时，则接收此请求并建立客户端Socket，该Socket将作为客户端连接及后续处理发送接收数据的依据，将打包数据发送到客户端，客户端接收服务器端返回的执行结果或错误信息，解包数据，并以特定格式显示，从而完成服务器端与客户端的Socket通信。

4．2 Web服务的制作

在客户端解包发送来的数据，提取有用的电能质量信息数据，将这些数据的拆包功能封装成Web服务，为部门的调用提供标准的接口。采用Weblogic8．1，以电压偏差为例，制作好Web服务。把这些制作好的服务到UDDI注册中心注册。调度、维护等部门用户通过JSP方式，调用Web服务，获取所需的实时电能质量信息。

4．3 Web服务的调用

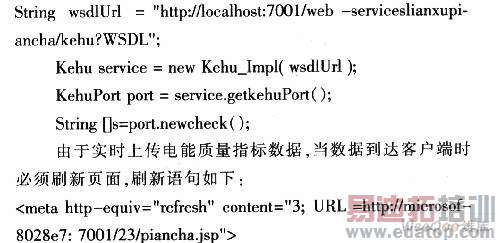

采用JSP调用制作好的服务，用户就可方便地查看实时数据。JSP调用Web服务的主要语句：

由于电能质量指标每隔3s上传一次，所以该语句设置的刷新间隔也为3s。调用成功的Web服务如图2所示。

5 结语

将Web服务与电能质量监测相结合，设计了一种电能质量监测系统，利用Web服务构建与开发语言、平台无关的电能质量实时监测系统，充分利用现有资源，节省开支并及时发现电能质量问题，从而实现电能质量远程、实时、直观地监测和分析。由于Web服务技术使用基于XML的SOAP协议表示数据和调用请求，用HTTP传递XML格式数据，不会遭防火墙关闭，保证通信畅通，因此在实际应用中将Web服务和电能质量监测相结合能及时发现电能质量问题，从而实现信息共享，满足网络化电能质量监测需求。
