Ixia 仪表在运营商的典型应用介绍

有时候根据测试的需要，还需要测试仪表产生2-3层数据流量的同时，仿真接入端的路由设备（比如接入路由器AR），其与相连接的网络设备建立邻居关系，并将产生的路由发布到网络中，实现控制层面和转发平面结合的测试。这种测试方法也经常用到，同时也对仪表提出了更高的要求。

有些运营商，为了更好地对网络性能进行测量，同时还会支持IEEE RFC 5357 双向主动测量协议（Two-Way Active Measurement Protocol: TWAMP）协议，该协议定义了一种测量网络中任意两台支持这项标准的设备之间往返IP性能的灵活方法。利用TWAMP可以通过已经部署的网络设备之间的合作，有效地测试传输的完整IP性能。

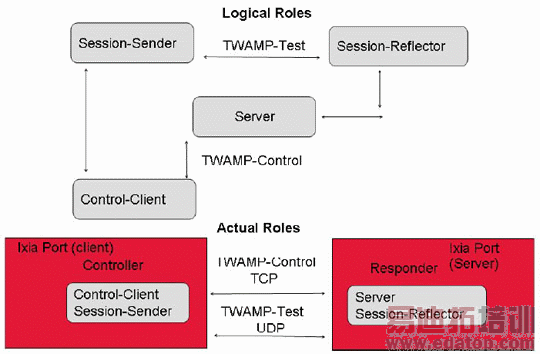

图4 Ixia TWAMP协议仿真

TWAMP定义了两组协议：一组用于建立性能测试会话，叫做TWAMP控制协议，用于协商和启动性能测量会话；另一组为测试协议，用于性能测试UDP流量的传送和接收。

TWAMP架构由4个逻辑实体组成，包括控制客户端，服务器、UDP 会话发起端和会话回应端，这些实体负责启动监测会话和交换数据包。

Ixia工具可以TWAMP协议的全面仿真与设备测试，测试仿真与实际设备的对应关系见图4。通过TWAMP的使用和部署，运营商可以在避免花巨资部署采用专有协议性能管理系统的同时，有效地测量网络在各个位置上的IP性能。

经过IXIA 公司专业工具的测试：

评估QoS等重要的服务质量等指标。

了解网络的基准2-3层性能，包括时延、丢包、网络收敛时间等指标。

5  3G数据业务测试

目前各个运营商都正准备推出或者已经推出和3G相关的高速上网、移动视频等相关数据业务。以中国电信的EVDO 3G业务为例，采用美国Ixia公司IxChariot,可以方便快速进行EVDO 3G数据业务的测试验证，测试示意如图5。

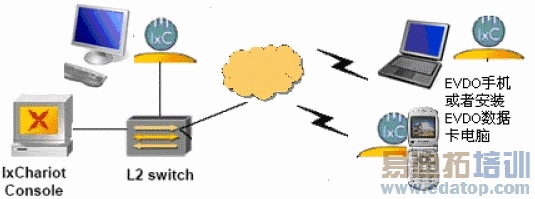

图5 3G数据业务测试示意

IxChariot Console是控制平台，可以在网络中的任何地方， 只要IP 可达与Performance Endpoint 之间能够联系上即可。 所要测试评估的就是Performance Endpoint 之间端到端的性能。

Performance Enpoint 可以运行在电脑终端上， 该电脑终端安装有EVDO数据卡，当然， Performance Endpoint也可以安装在EVDO 3G手机上。

测试可以在EVDO手机、装配有EVDO数据卡的电脑或者网络中安装有IxChariot Performance Endpoint 服务器任意两点之间进行性能测试。

测试业务覆盖数据上网业务、语音、视频、数据上传与下载、网络游戏和即时聊天通信等以及这些业务类型的并发混合等。

可以测试上述业务的多种用户体验质量（QoE）指标包括但不限于速率、时延、抖动、语音质量（MOS）、视频质量（MDI）等。

可以测试移动终端在移动、漫游过程中的网络访问速率以及VoIP语音通话质量。

测试过程中， 测试结果以图表的形式实时显示， 测试结束后， 测试结果可以以html, 文本格式， 图表格式等形式保存起来。

Ixia公司IxChariot工具已经在运营商多个省级公司进行测试试用，反馈良好，如需了解更为详细信息，请与Ixia公司联络。

6  结束语

美国Ixia公司2-7层IP测试方案不仅为运营商在实验室进行的设备测试要求中提供解决方案，更为运行网络中的服务质量（QoS）测试和用户体验质量（QoE）提供可靠保障，目前Ixia 也已经推出了针对运营商关心的IPTV、语音等业务与OSS集成的全网实时主动监测和测试方案，该方案与传统网络实时监控方案的最根本不同点是不需要探针，详见下面的新闻介绍（http://www.ixiacom.com/news_and_events/press_releases/display?skey=207）。这可以有效降低部署硬件或者软件探针的成本和便利性。在以后的文章中会有专题介绍该方案。
