一种基于DSP自相关算法的高灵敏度数字接收机在卫星地面干扰源查找中的应用

高灵敏度数字接收机的系统框图参见图3。

图3  高灵敏度数字接收机系统框图

3.3  高灵敏度数字接收机与频谱分析仪检测微弱信号比较

笔者对高灵敏度数字接收机与频谱分析仪检测微弱信号的能力进行了简单比较，所用的主要测试设备为安捷伦矢量信号发生器E8267D，高灵敏度数字接收机，安捷伦ESA系统频谱分析仪E4407B（可以开启预放功能），功分器，直流电源等。

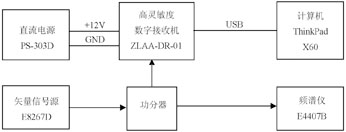

测试连接图参见图4。

图4  高灵敏度数字接收机与频谱仪比较测试图

测试结果比较：对于单载波信号和窄带信号（QPSK调制，10kbit/s速率），如果频谱分析仪不开启预放功能，则高灵敏度数字接收机能检测到比频谱仪低30dB的微弱信号；如果频谱分析仪开启预放功能，则高灵敏度数字接收机能检测到比频谱仪低10dB的微弱信号。

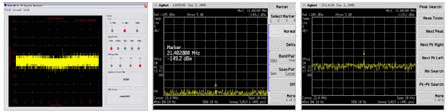

具体的检测结果显示如图5和图6所示。其中，图5（a）高灵敏度数字接收机：20kHz/16384点FFT/20次平均/21.402MHz/-160dBm；图5（b）频谱分析仪：21.402MHz/-150dBm/加预放；图5（c）频谱分析仪：21.402MHz/-130dBm/不加预放。

图5

图6（a）高灵敏度数字接收机：20kHz/16384点FFT/20次平均/21.402MHz/-130dBm；图6（b）频谱分析仪：21.402MHz/-120dBm/加预放；图6（c）频谱分析仪：21.402MHz/-100dBm/不加预放。

图6

4  结束语

笔者从长期利用卫星干扰源双星定位系统监测和定位卫星地面干扰的经验出发，结合多起地面逼近监测和查找卫星干扰源的实际情况，介绍了利用传统的频谱分析仪检测微弱卫星地球站天线旁瓣信号的常规监测方法，并着重介绍了一款利用DSP自相关算法实现的高灵敏度数字接收机，该接收机可以检测到比频谱分析仪低30dB的微弱信号，因此将来可以考虑代替频谱分析仪来检测微弱的卫星上行站信号。
