数字频率表设计方法

录入:edatop.com    点击:

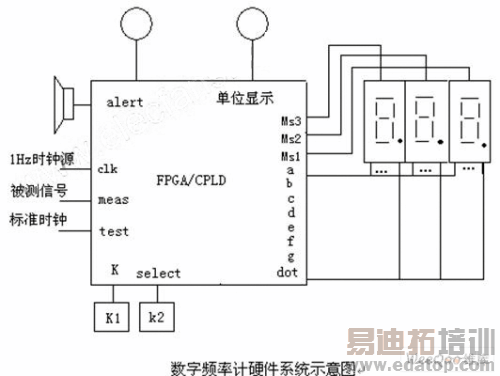

测量/校验选择模块

计数器模块

送存选择报警模块

锁存模块

扫描显示模块

测量/校验选择模块

输入信号:选择信号selet

被测信号meas

测试信号TEST

输出信号:CP1

当selet=0时,为测量状态,CP1=meas;

当selet=1时,为校验状态,CP1=TEST。

校验与测量共用一个电路,只是被测信号CP1不同而已。

设置1秒定时信号(周期为2秒),在1秒定时时间内的所有被测信号送计数器输入端。

计数器对CP1信号进行计数,在1秒定时结束后,将计数器结果送锁存器锁存,同时将计数器清零,为下一次采样测量做好准备。

设置量程档控制开关K,单位显示信号Y,当K=0时,为1~999Hz量程档,数码管显示的数值为被测信号频率值,Y显示绿色,即单位为Hz;

当K=1时,为1KHz~10KHz量程档,被测信号频率值为数码管显示的数值乘1000,Y显示红色,即单位为KHz。

设置超出量程档测量范围示警信号alert。计数器由四级十进制计数构成(带进位C)。若被测信号频率小于1KHz(K=0),则计数器只进行三级十进制计数,最大显示值为999.Hz,如果被测信号频率超过此范围,示警信号驱动灯光、扬声器报警;若被测信号为1KHz~10KHz(K=1),计数器进行四位十进制计数,取高三位显示,最大显示值为9.99KHz,如果被测信号频率超过此范围,报警。
