数字频率表设计方法

录入:edatop.com    点击:

设计要求

1.设计一个能测量方波信号频率的频率计,测量结果用十进制数显示。

2.测量的频率范围是1~10KHz,分成两个频段,即1~999Hz,1KHz~10KHz,用三位数码管显示测量频率,用LED显示表示单位,如亮绿灯表示Hz,亮红灯表示KHz。

3.具有自动校验和测量两种功能,即能用标准时钟校验测量精度。

4.具有超量程报警功能,在超出目前量程档的测量范围时,发出灯光和音响信号。

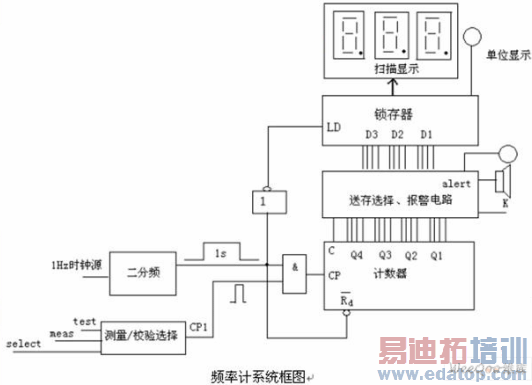

设计提示

脉冲信号的频率就是在单位时间内所产生的脉冲个数,其表达式为f=N/T,f为被测信号的频率,N为计数器所累计的脉冲个数,T为产生N个脉冲所需的时间。所以,在1秒时间内计数器所记录的结果,就是被测信号的频率。
