在嵌入式系统中跟踪感应器的信号路径

录入:edatop.com    点击:

感应器在嵌入式系统中的使用日趋频繁。在工业产品领域,感应器长期用于制造控制系统,而在消费设备领域,感应器的使用方兴未艾。在消费产品中集成感应器,可为用户提供更为出色的用户体验,例如为移动电话添加加速计功能,以及为微波炉添加水蒸气感应功能等。

以前仅涉足数字设计的工作人员现在发现自己还必须考虑与模拟感应器相连接的问题。感应器的模拟信号需要进行数字化后才能被系统使用,信号路径需要经过几个不同的阶段,包括放大、过滤和数字化等(见以下图 1)。信号一旦数字化之后,用户就能将其发送给微控制器上的控制处理系统,或者处理数据并通过通信协议将其传输给主机处理器,这样主机就可以根据需要使用感应器数据。

上述每个阶段通常都要使用一个相应的组件,该组件周边应当配合使用无源组件,以确保既定应用的正常工作。

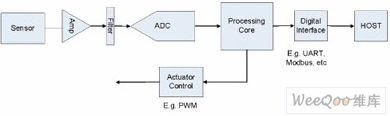

图 1:感应器

感应器

每个感应器的输出信号和感应距离各不相同。输出信号可以是基于电压、电流、电阻、电容或频率的,不过由于相关的标准严重不足,它们仅应用于特定的工业系统中。即便同一家制造商推出的类似感应器的输出也可能不尽相同,上述差异可能会给系统设计人员造成不便。设计人员必须选择符合系统要求的感应器。如果在设计过程中系统要求出现出现要求变化,感应器可能也需要做相应改变。此外,如果采用的新感应器的输出略有不同,则还可能需要改变放大和过滤级。由于大多数感应器输出的是较低的电流或电压信号,因此本文主要讨论这种类型的感应器,另外,我们可以并通过简单的电阻网络将电流信号转变为电压信号。请留意:基于效率的考虑为提高效率,本文对某些概念和器件组件选择过程进行了一定程度的简化。

感应器的输出可能为几毫伏,也可能高达几伏。为了使信号被正确数字化数字化,感应器的输出应当足够大,这样才能确保模数转换器 (ADC) 有效读取信号。在大多数情况下,感应器信号都应当被放大。例如,典型的 K 类热电偶输出值为 41uV/°C,这就需要对该值进行充分放大,这样用户才能得到1C的精度。因此,设计人员必须考虑 ADC 的解析度,确保信号足够放大,以便实现所需的精度粒度。

放大

放大器的选择主要取决于所需的类型,比如需要的是仪表放大器、差分放大器、运算放大器还是可编程增益阵列等,此外选放大器需要还要考虑到增益的大小。放大器增益由放大器周边带反馈的电阻网络设置。标准放大器的最大增益在理想状态下是无限的。PGA 增益通常由发送到设备的数字信号设置,其会改变内部电阻网络。PGA 的最大增益比传统的放大器而言更加有限,主要在 0.5 倍到数千倍之间,不过在大多数情况下这样的增益范围已经足够了。

选择放大器需要考虑的另一重要规范就是偏置电压 (VOS)。VOS 是指信号通过运算放大器后会额外改变的的电压。例如,如果一个 500-mV 信号输入单位增益 (1x) 放大器且 VOS 为 10 mV,那么输出电压就是510 mV。如果感应器的输出范围为 0-900mV 且系统不需要对感应器进行非常线性化的读取,偏置就可以忽略。如果感应器输出范围为 450-550 mV,则偏置就可能难以接受了。在选择放大器时,VOS 越小,成本就越高。由于所有放大器都有偏置,因此需要着重重要的是考虑系统能否承受这个VOS。VOS 还能通过相关双采样进行减小或消除。

在所有系统中,感应器信号都会受到噪声的影响。噪声的来源有很多,如板的布局、无线电、热噪声甚至感应器本身等。信号噪声不仅会导致 ADC 的读取不准确、不稳定,而且噪声经过放大环节后还会增强,从而加大信号的误差。信号噪声可分为低频、高频或已知特定频率噪声。大多数情况下,我们需要解决的是高频噪声问题。

我们可通过不同的方法过滤噪声,包括无源模拟过滤器、滤波 IC 和数字过滤等。而无源过滤是最常用的方法,其需要建立包括电阻、电容和电感的无源网络。无源过滤器的问题在于,这种过滤器必须经过相应设计且难以改变。随着所需过滤器级别的增加,过滤器设计可能愈加复杂。一级切比雪夫滤波器的设计工作相对于八级贝塞尔过滤器而言就要简单得多。因而,设计人员在选择采用何种滤波过滤方法之前首先需要明确所需滤波器过滤器的阶数级别。

滤波IC 允许设计人员 对所需的过滤器类型进行数字编程。这种 IC 通过内置的不同类型模拟电路创建滤波器过滤器,且可能带有与其自身相关的偏置电压。这种 IC 还能帮助设计人员在 ADC 量化之后再启动滤波进程。数字过滤器的设计可能非常复杂,不过高阶滤波器高级别过滤器的设计工作可通过一些现有的工具加以简化。数字过滤也可成为删除噪声的一种理想方式,不过这通常需要占用大量的 CPU 资源,进而也会增加电力消耗。

数字转换

为了使用感应器的经滤波后的信号,我们必须通过 ADC 将模拟信号量化为数字值。对 ADC 的选择通常要考虑到系统对采样速率和分辨率的要求。所需的采样速率与感应器的带宽或系统的更新频率有关,而分辨率则取决于对感应器信息做出反应所需的最细精度。

系统的使用模式决定着上述速率和分辨率要求。例如,用常见的陀螺仪检测 360 度旋转情况,每度对应 0.67 mV 的电压,这样其输出电压就是 241 mV。玩具直升飞机可能需要粒度为 1 度的陀螺仪提供信息,不过要需要 10Ksps 的吞吐量才能保证直升飞机垂直。根据上述要求,我们可能需要采用 10位 ADC,每一位对应 0.35°(请注意,信号仍受噪声影响,在此基础上误差为±1位都可以接受)。与此形成对比的是,支持图像稳定功能的数码相机则需要 0.02 度的粒度及较低的 5Ksps 吞吐量,这样就能在相机抖动时调节图像感应器。根据上述要求,我们需要采用 16 位的 ADC,每一位对应 0.005°。
