基于HMC792LP4E的DC-6GHz数字衰减设计方案

录入:edatop.com    点击:

HMC792LP4E是Hittite公司的一个宽带6位GaAs IC数字衰减器,采用低成本的无铅SMT封装。该通用数字衰减器集成了片外交流接地电容器,实现了接近DC的运行,使其适用于各种RF和IF应用。

双模式控制接口兼容CMOS/TTL,可接受一个3线串行输入或者一个6位并行代码。HMC792LP4E还具有用户自定义的开机状态以及一个用于串联Hittite串行控制组件的输出端口。HMC792LP4E采用满足RoHS要求的4mm×4mm QFN无铅封装,无需外部匹配组件。

HMC792LP4E主要特性

0.25dB LSB步进到15.75dB

开机状态选择

高输入IP3:+55dBm

低插入损耗:2.0GHz时为1.8dB

兼容TTL/CMOS、串行、并行或者闭锁并行控制

典型值为±0.2dB的阶跃误差

单个+3V或+5V的电源

24引脚 4mm×4mm SMT封装

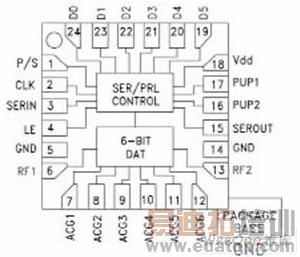

图1 HMC792LP4E功能方框图

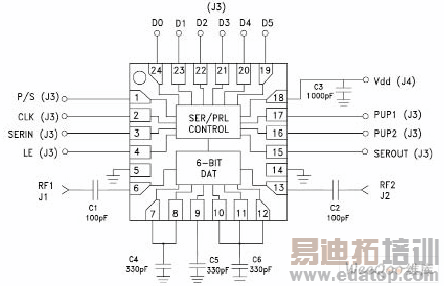

图2 HMC792LP4E应用电路



来源:维库开发网
