基频高达20GHz的宽带YIG振荡器

包含这个加热器电路的目的是减小频率变化，因为它是温度变化的函数。在0到65°C范围内，在18GHz以下，频率温漂最大值只有20MHz，20GHz以下，只有25MHz。除了低漂移之外，相对来说，这些YIG振荡器也不受负载失配的影响，对12dB的负载回损，频率推移(pulling)的典型值为1MHz。电源电压变化的影响也很小，对+15VDC电源，频率推移典型值为0.1MHz/V，对于-5VDC电源，频率推移典型值为1MHz/V。

MICRO Lambda Wireless公司采用自动测试系统对MLXB0220 YIG振荡器(2到20GHz)的实测结果表明，温度稳定性和输出功率性能大大高于已公布的指标。对于这款产品，指标为输出功率不低于+12dBm(尽管规定输出功率是频率而不是温度的函数)。在2到20GHz范围内，测量结果为输出功率在20GHz达到最小值+12.4dBm，而在频率范围的较低端，输出功率超过+17dBm。指标要求频率随温度的漂移不大于25MHz，测量结果为，在9GHz误差为1MHz，在10GHz误差为0MHz，最大误差发生在1*GHz处，为20MHz。

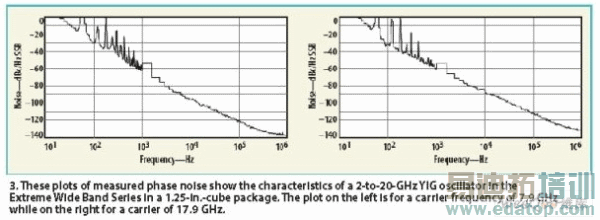

归功于YIG技术，这些宽带振荡器具有非常出色的频谱纯度。对所有这四款产品，寄生信号电平不高于-70dBc，第二谐波不高于-12dBc，第三谐波不高于-15dBc。对于从2到12GHz的载波，在偏移100kHz处的单边带相位噪声(图3)为-120dBc/Hz。对12到18GHz和18到20GHz的载波，对相同的偏移，相位噪声分别为-112dBc和-107dBc/Hz。这个窄谱输出信号的3dB带宽差不多为5kHz，可利用主线圈高达18MHz/mA的调谐灵敏度进行调谐。在所有这些频率，主线圈调谐线性度典型值为±0.1%，磁滞典型值不高于16MHz。FM线圈，为了调制或镇定输出频率，通过PLL以410kHz/mA(典型值)的灵敏度控制1MHz的3dB调制带宽。对所有这四款产品，FM线圈发出的频偏指令宽达40MHz。

MLXB和MLXS超宽带系列YIG振荡器有两种封装形式："立方体"封装的尺寸为1.25 X 1.25 X 1.00英寸，柱形封装的尺寸为直径1.75英寸高1.40英寸(不计入SMA RF输出连接器)。另外，对于军事应用，这些产品的工作温度范围也可达到-40到+85°C。

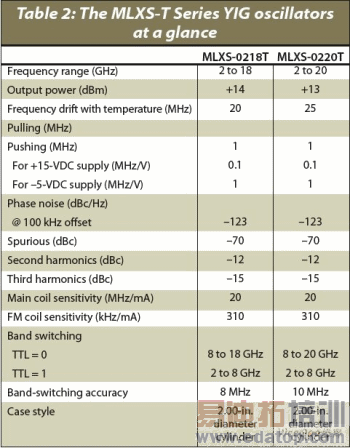

与超宽带系列振荡器宽带且可连续调谐的性能不同，MLXS-T系列宽带YIG振荡器的这两款产品(表2)带有用来选择频带的内部开关。振荡器可以在两个频带之间切换。MLXS0218T的两个频带为2到8GHz和8到18GHz；MLXS0220T的两个频带为2到8GHz和8到20 GHz。这两款振荡器在8GHz频率处都有200MHz的重叠。频带切换由TTL控制电路实现，其中包含内部驱动器，用于关闭未使用的频带、消除信号泄漏和保持功率。对于MLXS-0218T型(2到 18GHz)和MLXS-0220T型(2到20GHz)，这种频带切换设置的最低精度分别为8MHz和10 MHz。

与超宽带系列振荡器相比，采用频带切换架构的MLXS-T系列的输出功率稍高一些，在18GHz以下不低于+14dBm，在20GHz以下不低于+13dBm。输出功率随频率变化的最坏情况为±3 dB。频率随温度的漂移，MLXS-0218T不大于20MHz，MLXS-0220T不大于25MHz。这两款产品进入12dB回损负载的频率牵引(frequency pulling)典型值为1MHz，而对于+15VDC和-5VDC电源，频率推移(frequency pushing)典型值分别为0.1 MHz/V和1 MHz/V。

同超宽带系列振荡器一样，MLXS-T系列振荡源具有出色的低噪声性能-最小第二谐波为-12dBc，最小第三谐波为-15dBc。寄生成分为-70dBc或更好。对于这两款产品，从载波偏移1kHz、10 kHz、100 kHz处的最小相位噪声分别为-103、-108和-128dBc/Hz。
