基于DSP的新型多功能电能质量监测仪表的设计

2.3 TMS320VC5402与MSP430通信接口电路

TMS320VC5402提供一个HPI主机接口。HPI是一个8位并行口，用来与主设备或主处理器接口，HPI作为一个外设与主机相连，使主机的访问操作很容易[3]。

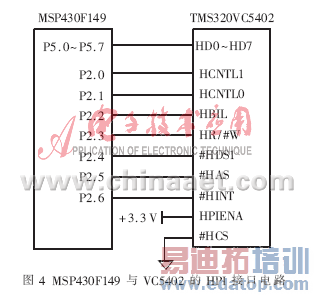

当TMS320VC5402与主机传送数据时，HPI能自动地将外部接口连续传来的8位数组合成16位数，并传送至TMS320VC5402。当主机使用HPI寄存器执行一个数据传输时，HPI控制逻辑会自动执行对一个专用2 KB的内部双访问RAM的访问,以完成数据处理,然后C5402可以在它的存储器空间访问读写数据。HPI口的存储器访问可分为共用寻址和单主机寻址方式，一般选用共用寻址方式。DSP和单片机通过向双方发送中断通知对方数据已准备好，通过监测对方设置的状态判断对方是否准备好数据。图4是MSP430单片机与TMS320VC5402的硬件接口电路。

2.4 其他电路设计

单片机通信及人机接口模块是一个以单片机为MCU的计算机系统，它的主要功能是完成DSP运算结果的数据再处理，管理输入输出设备，协调整个仪器系统的工作，并使仪器操作方便、显示直观。

设计采用TI公司超低功耗的MSP430F149单片机，它具有16 bit RISC结构，16 bit寄存器和常数寄存器，内置乘法器，2个UART，分段可擦除Flash[4]。

液晶显示选用128×64点阵型液晶显示模块，可显示各种字符及图形，可与CPU直接接口，具有8 bit标准数据总线，6条控制线及电源线，采用KS0108控制IC。RS485通信电路采用SN65LBC184，并配合快速光耦合器6N137，实现与上位机的通信。系统按键共6个，分别是"菜单"、"复位"、"确认"、"↑"、"↓"和"返回"。考虑到按键操作会很频繁，而MSP430F149的I/O口又比较丰富，所以用带中断功能的P2口采用下降沿触发的中断方式来进行按键编程。

3 系统软件的设计

该仪表的软件设计分为两部分，一是TMS320VC5402的相关程序设计，其主要功能是：A/D采样控制、串口数据传输、大量复杂的数值运算、FFT谐波分析、部分事件记录以及与主控单片机的通信等；二是MSP430单片机中的相关程序，主要功能包括：液晶显示、按键处理、数字通信、开关量输入输出的实现等。在编程语言的选择上，DSP部分采用汇编语言和C语言相结合的方式[5]，为了保证系统良好的实时性，以汇编语言为主，C语言做整个程序框架进程调度，既保证了程序的易读性，也兼顾了系统良好的实时性。MSP430F149的程序完全基于C语言平台开发，程序简单易读，可移植性好，便于后续升级工作。

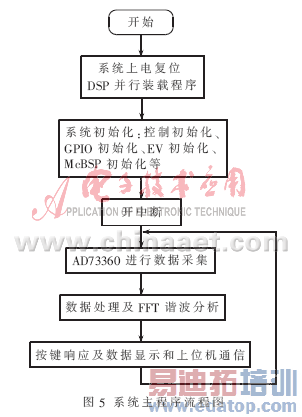

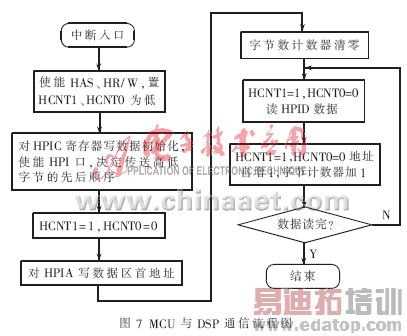

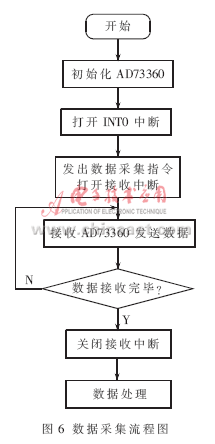

系统主程序流程图如图5所示。上电后首先DSP进入引导程序并开始系统的初始化，然后，为了使串口能配合AD73360开始工作，要对DSP的McBSP串口进行设置，包括对字长、允许产生中断等的设置。开始工作后串口的时钟由AD73360产生，接着由设置好的串口对A/D进行初始化,打开六路采样通道,设置采样模式等。然后打开INT0等待中断。INT0由PLL电路产生,由此实现同步采样。DSP收到INT0后，打开发送中断向A/D发送采样指令，并同时打开数据接收中断开始接收数据，采样后对数据进行FFT谐波分析以及处理后的数据传送与显示。数据采集流程图如图6所示，MCU与DSP通信流程图如图7所示。

仪表的参数测试电路已经通过试验，可达到预期目标。该电力参数监测仪表是针对电力系统、工矿企业、公共设施等设计的多功能电力电测仪表，它以TMS320VC5402为核心，以MSP430F149为主控芯片，结构简单紧凑，功能完备，工作稳定，可应用于科学研究和生产实践中。
