基于JTAG仿真器的DSP中断检测处理技术

1、引言

在采用集成化的开发调试平台CCS结合基于JTAG技术的仿真器实现 DSP系统的实时性分析过程中设定中断检测点是非常重要的，中断检测点可以中断程序的执行以进行特定的操作，例如可以进行数据文件的输入输出，可以刷新图表和数据窗口等，便于在实时性分析中更有效的观察数据处理的显示结果。 2、基于 JTAG技术的仿真器

JTAG技术即边界扫描技术，是一种专用的电子系统测试技术，就是通常所指的 IEEE1149.1标准，已经在各行业中得到了广泛的应用，如图 1，一个符合 IEEE1149.1标准的 JTAG器件，有别于不同的逻辑器件，内部都包括一个 TAP（测试访问端口）控制器，其次在芯片内部经由一个扫描链路将所有的输入和输出管脚全部串入一个扫描链路。

图 1 JTAG器件

基于 IEEE1149.1标准的边界扫描技术最先应用于大规模集成电路以及系统级芯片设计的 DFT技术，不仅可以保证集成电路芯片的外围管脚部分逻辑的正确，同时也对于嵌入在芯片内部的自测试机制等起到整合和控制等方面的作用。其次，通过芯片的 JTAG接口可以实现包括 FPGA、DSP以及处理器等在内的集成电路芯片的在线编程，同时也可以实现芯片的在线调试，前者是应用这一模式实现设计的下载，后者利用虚拟在线调试技术就是将芯片运行过程中部分的内部逻辑信息透过 JTAG接口传送到计算机中进行分析和判读。第三，基于 JTAG标准的边界扫描技术可以应用在印刷电路板的连通性测试领域，通过将 JTAG器件的边界扫描链连接在一起，并且控制合适的数据信息在该扫描链中传递，从扫描链的输出端进行监控就可以判别有关印刷电路板连通性以及元器件功能等方面的问题。

基于 JTAG技术的仿真器是用来进行芯片硬件仿真，如程序单步执行、设置中断检测点等，通过硬件仿真可以了解芯片里面程序的详细运行情况。 JTAG仿真器主要用来对芯片进行仿真操作，同时也可以通过 JTAG接口对芯片编程（将程序写入芯片）。它的接口方式有LPT（并行）口，PCI或ISA卡，USB口。JTAG仿真器一端通过USB口与PC机连接, 另一端通过 JTAG插头与 DSP目标板连接；建议首先连接 JTAG仿真器到 PC机, 再连接到 DSP目标板。[8] 3、基于 TMS320 C54XDSP芯片的信号发生器

3.1 TMS320 C54x系列 DSP芯片

TMS320 C54x系列 DSP芯片是使用静态 CMOS技术制造的。该芯片采用改进哈佛结构，对程序内存和数据内存使用分离的总线；可以同时取指令和操作数，提高了运行效率和通用性先进的 CPU设计和为应用设计的硬件逻辑提高了芯片的性能；为快速的后续发展设计了模块化的结构；为先进的 IC处理技术提供了高性能和低功耗；高度专门的指令结构提供了快速运算和优化的高阶语言操作；具有单指令循环和块指令循环功能；块内存移动指令提供了更好的程序和数据管理；拥有两个或三个操作数读取能力的指令；从中断快速返回的指令拥有多种片上外设和内存配置方案等特点。

3.2信号发生器

一 ）连接硬件，首先给 DSP目标扳加电，指示灯亮。

一 CCS运行环境。

一 ）建立新项目，并在项目中添加相关文件。

一 Project 菜单中 open选项，在弹出的对话框中选择信号发生器的编译工程。

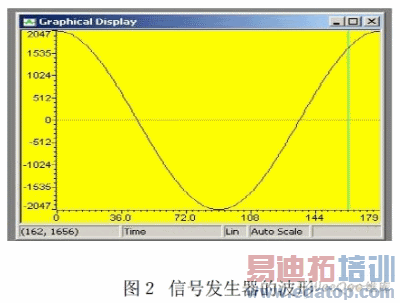

一 Project 菜单中 Rebuild All选项，编译链接该工程，没有错误后，选择 File菜单中 Load Program选项，选择 *.C文件，进行加载程序。选择 View菜单中 graph选项中 Time/Frequency设置图形属性，选择 Start Address 为 dacdata ，设 Acquisition Buffer Size为 180 ，设 Display Data Size为180 ，设 Dsp Data Type为 16-bit signed integer。点击 OK ，观察信号发生器的波形，如图２：
