一种基于单片机的速度测量系统

b) 系统实现

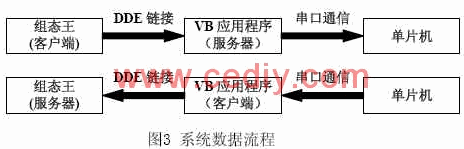

系统实现分为两个部分：VB与组态王的数据交换以及单片机与VB的数据交换。

i. VB与组态王通过DDE链接的数据交换

DDE对话的内容是通过应用程序名(application)、主题( topic)和项目(item) 3 个标示名来约定的。其中，应用程序名是进行DDE对话的双方的名称，组态王运行系统的程序名是"VIEW"，VB程序使用的是可执行文件的名称。主题是指被讨论的数据域(domain)。对于组态王来说，主题规定为"tagname"，VB程序的主题由窗体的LinkTopic属性值指定。项目是指被讨论的特定数据对象，在组态王的数据辞典中定义I/O变量的同时，也定义项目名称。对VB程序而言，项目是具有文本属性控件的名称[3]。

VB作为客户端程序从组态王中得到数据时,首先需要在组态王中定义DDE设备,然后在组态王的数据库(数据辞典)中按照预先需要通讯的变量点数和变量类型建立I/O变量,定义变量的初始值、最大值、连接设备和项目名，还需要在VB中定义控件的属性和方法。一般的设置如下:

Control.LinkTopic=服务器程序名|主题名
Control.LinkItem=项目名
Control.LinkMode=0,1,2,3 (其中0=关闭DDE,1=热链接,2=冷链接,3=通告链接)
Control为VB应用程序中特定的文本框、标签框或图片框的名称。

VB作为服务器程序向组态王提供数据时,首先要在组态王中设置服务器程序的3个标志名,然后把VB 应用程序中提供数据的窗体的LinkMode属性设置为1。例如，将VB中的txt to Speed 文本框控件中的数据传给组态王中的I/O变量Speed ,其实现方法如下：

在组态王中建立一个名为VBDDE的DDE设备，服务程序名为vbdde，话题名为FormTopic，数据交换方式为标准Windows DDE交换。新建一个I/O变量Speed，将其连接设备名定义为VBDDE，项目名设为txt to Speed。在VB中,将窗体VBDDE的LinkMode属性设置为1(source)，LinkTopic属性设置为FormTopic，然后编译为可执行文件vbdde.exe，即可实现与组态王的通信。

ii. VB与单片机的数据交换

本例采用MSComm控件实现VB与单片机之间的数据交换，具有程序实现简便、程序模块化、工作可靠等优点，并能满足多数情况下的工控要求。使用MSComm控件主要是通过事件来处理串行口的交互。控件的OnComm事件负责捕获或处理这些通讯事件和通讯错误。在实际应用中，一个MSComm控件和一个串行口一一对应，所以如果要处理多个串行口的话，必须有相应数量的控件与之对应。

利用MSComm控件进行串口通信的具体操作和具体的程序代码已经有很多论述，在这里强调两点：

1. 无论发送或者接收，都需要用一个Variant变量作中介；

2. 使用MSComm控件的Input及Output属性来接收或者传输文本数据或二进制数据的方法不同：如果发送一个ANSI字符串到串口,可以以文本数据的形式发送；当要传输二进制数据时，由于Output属性支持的变量类型为Variant类型,所以发送二进制数据时必须传递一个包含字节数组的Variant到Output属性。使用MSComm控件的Input属性读取数据时，如果接收的数据类型为文本数据，Input属性通过一个Variant返回文本数据；如果接收的数据模式采用二进制形式，用Input属性读取数据时，不能直接赋值给Byte类型变量，只能通过先赋值给一个Variant类型变量，返回一个二进制数据的数组，再转换保存到Byte类型数组变量中。

4. 结束语

本文论述的基于单片机的速度测量方法已在工程测控系统中得到了应用，适用于中低速物体的测量，具有良好的使用效果，具有实现成本低、可靠性好、精度良好的优点。此外，本文提出的单片机与上位机数据通信方法为多种工控软件和非通用性设备的数据交换问题提供了思路。还需注意的一点是：通过控件MSCOMM控件的input和out2put属性可以很方便地接受和发送串口缓冲区的数据，但要编制比较完善的通讯应用程序,还需要进行更深入的研究,比如通过使用"握手"的机制来增强通讯的安全性和稳定性,另外通过数据的重复发送达到收发数据的准确性等等.
