基于线阵CCD的 像和位置传感系统

录入:edatop.com    点击:

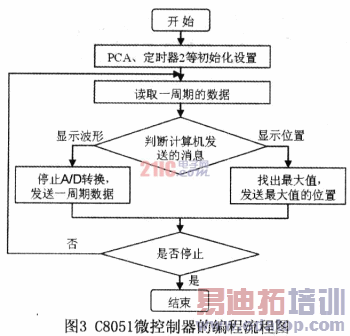

C805l微控制器的程序流程图如图3所示,配合硬件设置好PCA、ADC等功能的初始化后,直至接收计算机发送的信息,便开始读取CCD的数据,并存储到XDATA空间当中。结束一周期的数据的采集则关闭A/D转换,并判断计算机发送的信息里要求发送整个波形还是进行位置判断,若是前者,则将所有的数据发送到串口的缓存中;若是后者,则判断出转换数据的最大值,再将最大值的位置信息发送至串口,进行完一系列的过程后,则重新开始采集,依此循环。

Labview采用图形化的G语言进行编程,完成人机交互界面软件的功能。该软件可以实现整个波形图和位置信息的实时采集,历史数据的保存和读取,以及整个系统的开始、停止和复位等控制。

3 测试结果

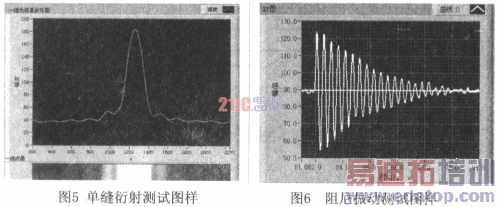

系统完成后,我们进行了单缝衍射和阻尼振动的测试实验。实验结果如图5、图6所示,其中图5是单缝衍射的测试图样,该图清晰地反映出了单缝衍射的规律,完整地显示了衍射条纹各级条纹的间距和相对光强值,波形图下方的图样则是对实际条纹情况的模拟,使结果更加简洁、直观;图6是阻尼振动的测试图样,图中同样清晰地展示了阻尼振动的物理规律,经过测试,该系统定位精度达140 μm,定位频率达50Hz以上。

本系统利用C8051f020型微控制器创新了一种新型的CCD驱动方式,同时与Labview虚拟仪器相结合,可以很好的测量一维光强的变化,并可以对数据进行单个提取和分析(如本文的位置传感等),适用于实验教学、科学研究和生产等许多领域。

作者:景锐平 陈 阳 马 冲 尹 俊 左涵之 程永进 中国地质

来源:电子技术
