基于FPGA的时间间隔测量模块设计

摘要：介绍一种基于FPGA技术的时间间隔测量方法，通过分析FPGA的主要技术优势及其在工业控制领域中所处的重要地位，给出设计时间间隔测量模块所选用的FPGA器件并进行硬件设计，以及所选用的软件并进行软件设计。描述时间间隔测量模块的软件及硬件设计方法，给出设计过程的硬件原理图及软件流程图，并对设计的各功能模块进行功能时序仿真。

随着半导体技术、嵌人式技术和EDA技术的不断发展，数字设计技术将逐步取代模拟技术。而FPGA技术是数字技术的最新研究成果，利用FPGA技术进行数字电路的设计是必然趋势。电子工艺技术的不断改进使得FPGA的成本不断降低，用FPGA进行数字电路的设计具有开发周期短、成本低、电路设计简单的特点。由于生产FPGA的各大厂家在工艺上不断提升技术，使得FPGA的市场迅速扩大。

1 基本设计原理

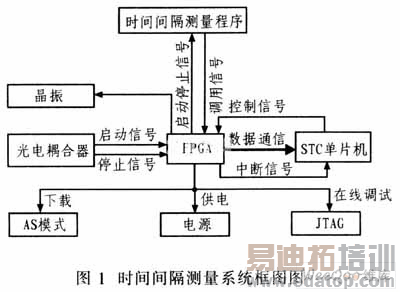

图l为时间间隔测量系统框图。

图l中，FPGA模块作为整个时间间隔测量模块的核心器件，当有启动信号时，经光电耦合器进行电平转换，得出5 V的数字信号。此时，FPGA向时间间隔测量程序发送数字信号1通知，时间间隔测量程序开始测量，当光电耦合器件再次收到信号时，此信号可以设置为停止信号，此时FPGA向时间间隔测量程序发送停止信号，得到两个信号间的间隔数据，FPGA根据经验进行分析判断测量数据是否为正确数据。若为正确测量数据，FPGA向STC单片机发送中断信息，通知STC单片机进行数据的读取。此时，STC单片机向FPGA发送控制信号，FPGA根据STC单片机发来的控制信号进行识别，根据控制信号有序地向STC单片机进行数据传输。FPGA采用A1tera公司的EPlC3T10017器件进行硬件设计，采用A1-tera公司开发的Quartus II进行软件设计。

2 系统硬件设计

系统硬件设计是整个系统的骨架，是数字电路设计的核心部件。所有程序代码都在FPGA内部运行，但是要使FPGA能够正常运作，需要架构一些基本的硬件支撑FPGA小型系统。

时间间隔测量系统的硬件设计主要包括：信号接口、电源、时钟等模块。

1)信号接口电路 信号接口电路主要用于接收外部输入信号并进行电平转换，以使协处理器得到稳定电平的信号，起到保护协处理器的作用，并起到外部电压波动的抗干扰作用。

2)电源 为使仪器直接与外部的市电220 V相接。这里外部电源采用开关电源220 V转换5 V，内部电源采用5 V转换3．3 V电源模块和5 V转换1．5 V电源。整个仪器的内部工作电压为5 V、3．3 V和1．5 V 3种电压模式。

3)时钟 时钟模块是协处理器够正常工作的保证，同时也是测量仪获取时间间隔的重要依据，本设计计数功能模块采用脉冲计数法来获取时间间隔，设计时需要考虑校准时钟，以便定期对时钟进行校准。

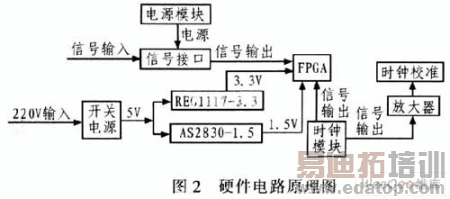

整个硬件电路原理设计如图2所示。

3 系统软件设计

测量模块内部需要的集成电路都是通过软件来实现，所以，先设计系统软件流程计。其软件设计包括：信号预处理、计数程序、总线控制器、锁存器等模块设计。

由于该系统软件设计的4大模块的设计过程类似，所以这里只介绍信号预处理模块的设计流程及其后面的功能实现及仿真。

作者：张敏光，刘群华，赵新林，韩峰   来源：西安工业大学
