基于柔性测试技术的位置传感器标定与检测系统平台的设计

录入:edatop.com    点击:

本系统是一套基于柔性测试技术理念开发的平台式位置传感器标定与检测系统,能够完成对多种位置传感器进行标定与检测。经过组装的位置传感器输出的信号是不准确的,在使用前必须经过标定、校准和检测,只有标定后通过校准和测试的传感器才能在实际中使用。标定和测试过程都需要在高精度的磁场变换环境中进行,系统采用直线与旋转两个工作台实现对直线型、旋转型位置传感器的标定和检测。同时本系统集成了完善的温度控制功能,可以对传感器的测试环境进行恒温控制,并对需要的传感器进行必要的恒温环境下校准与检测,对传感器的输出信号进行温度补偿,以提高对温度影响敏感类传感器输出的精度。本系统可以建立0℃~125℃范围内任意温度点的恒温环境控制,并且可以达到较高的精度。

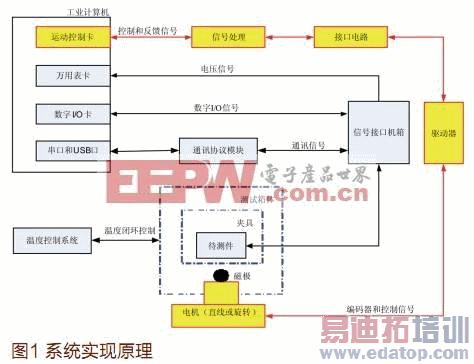

在完整功能测试的模式下,系统会将测试箱内的传感器及测试夹具稳定在一个设定的温度,同时运动控制系统会控制磁极沿着传感器磁感应方向做步进式移动,同时采集传感器的反馈信号作为原始数据,并根据特定的算法计算出传感器的标定参数,然后根据不同的传感器通讯协议将参数写入传感器的芯片,完成对传感器的标定。如果传感器标定需要考虑温度的影响,可以在低温和高温两个温度下进行相应的原始数据采集和标定处理,来进行温度的补偿校准,同时系统还可以对经过标定和校准的传感器进行全功能的检测,检查传感器是否符合生产要求,系统实现原理如图1所示。传感器的标定和检测流程都需要在高精度的位置控制环境下完成,本系统最高控制精度可以达到1μm。

硬件设计

系统在设计时选用了NI公司高精度、高速度的数字万用表卡完成数据采集。同时选用了NI公司数字I/O卡来完成对传感器、开关、按钮等状态信息的查询和继电器、电子锁等元器件的控制,并且将设备反馈信息及时反馈到上位机进行处理。针对被测传感器的多样性,系统设计了"柔性"的硬件平台,即为不同种类的传感器配置了不同规格的测试夹具或测试台,对于直线位置传感器,分别配置了75mm、150mm和225mm等多种规格的夹具,更换传感器时,只需要更换对应的夹具即可,对于角度位置传感器和旋转位置传感器,只需要更换测试台即可,灵活的硬件配置使系统具有良好的适应性和扩展性。

系统采用快速加热器对位置传感器及其测试环境进行加热。快速加热器是一种智能高低温吹风机,可以根据目标温度和当前温度的差异自动输出不同温度和不同流量的气体对物体进行加热或者制冷。



来源:电子产品世界
