基于虚拟仪器技术自动测试与数据管理系统
3在LabVIEW中访问数据库的开发实例
3.1LabVIEW SQLToolkit的配置
在使用LabVIEW SQLToolkit工具包之前,首先需要在Windows操作系统中的ODBC数据源中创 建一个DSN(data source name,数据名)。LabVIEW SQLToolkit与数据库之间的连接就是建 立在DSN基础上的。
DSN的创建步骤如下:
第一步:在Windows操作系统的控制面板中选择"数据源(ODBC)",弹出ODBC数据源管理器 。
第二步:单击"系统DSN"选项卡中的"添加…"。
第三步:在随后出现的"创建新数据源"对话框驱动程序列表中选"Microsoft Access Dri ver(*.mdb)",并单击"完成"按钮。
第四步:在随后出现的对话框中的"数据源名"一栏中创建DSN的名称,例如本系统使用的n iDB;并利用"选择"按钮选择需要利用LabVIEW SQLToolkit访问的数据库,如niDB.mdb, 然后单击"确定"按钮。
这样就完成了DSN的创建。从此以后,LabVIEW SQLToolkit就可以利用这个DSN访问与之相关 联的数据库了。
3.2创建数据库表和添加数据

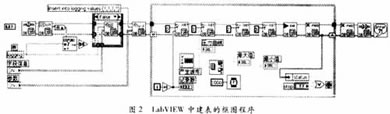

建表和添加数据操作是数据库最基本的功能之一。本例首先使用DB Tools Open Connection 打开数据库连接,使用DB Tools List Tables和DB Tools Create TableTools判断指定的数 据库表是否存在,并据此建立数据库表;然后通过带参数技术的DB Tools Create Paramete rized Quely向数据库添加数据,在其中还利用DB Tools Set Parameter Value对其进行参 数的设定,使用这种技术的插入操作其效率高于使用DB Tools Insert Data;最后使用DB T ools Execute Query执行指定查询,并使用DB Tools Free Object和DB Tools Close Conne ction释放资源及断开连接。具体的框图程序如图2所示。
3.3进行数据查询

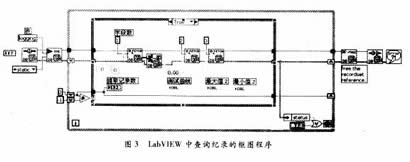

在查询操作中,其关键是利用DB Tools Fetch Element Data获取纪录,以及利用DB Tools Get Properties判断索引是否有效。其框图程序如图3所示。
4结束语
LabVIEW是开发虚拟仪器应用软件的高效率工具,利用专门的数据库接口工具包LabVIEW SQL Toolkit可以方便的实现LabVIEW应用程序对数据库的存取。开发人员可以根据具体应用的不 同要求实现存储和调用要测试的对象的历史数据和初始状态,建立被测试对象的数据查询系 统,动态的修改数据等功能。本系统的设计和实现表明,通过LabVIEW与数据库Microsoft A ccess 2000之间进行动态数据交换,使得由LabVIEW组成的新一代软件测试系统具有了许多 强大的功能,在组建简单的或是复杂的测试系统中有广泛的应用价值。
