如何为WiMAX或WLAN猝发脉冲功率测量选择恰当的功率计和传感器

和峰值传感器不同的是，使用平均功率传感器，电压波形的顶端部分不会由于二极管的非线性而受到压缩。因此 U2000 系列能够将猝发脉冲功率按比例转化成电压波形，电压波形再通过传感器的 RC 滤波电路进行视频带宽校正。RC 滤波器具有几十kHz 的带宽，能够滤除构成猝发脉冲信号在时域中的峰值和谷值的高频分量。不过，平均功率将会保持不变，U2000 传感器仍然能够提供精确的信号包络轮廓，从而获得精确的猝发脉冲平均功率测量结果(参考图 2(C))。

图 3：使用两种不同的传感器（30 MHz 和 30 kHz 传感器）测量 WiMAX 20 MHz 信号的猝发脉冲平均功率。

下图是分别使用30MHz和30kHz视频带宽的传感器测得的WiMAX 20MHz信号的功率/时间曲线图示例。30MHz宽带宽传感器保留了OFDM信号的细节，包括详细的峰值和谷值，而30kHz带宽传感器则滤除了高频分量，仅保留了OFDM信号的包络。两种传感器测得的平均功率大致相同，而30kHz传感器测得的峰值功率则会大幅降低。

使用U2000系列USB功率传感器进行WiMAX和WLAN测量

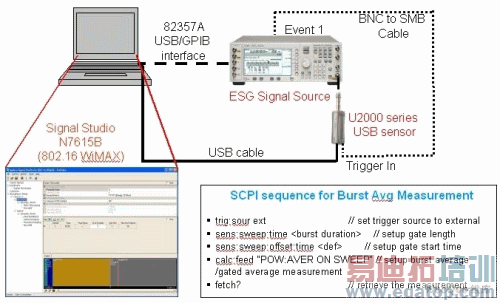

图 4：使用 ESG 信号发生器和 U2001A USB 功率传感器的猝发脉冲平均功率测量设置

本部分阐释了使用U2000传感器测量WiMAX 802.11e 28MHz信号和WLAN 802.11g 20MHz 信号的测量设置(图4)和精度，并与使用30MHz P系列功率计和传感器以及300kHz E9325A功率传感器(图5)的测量设置和精度进行了对比。

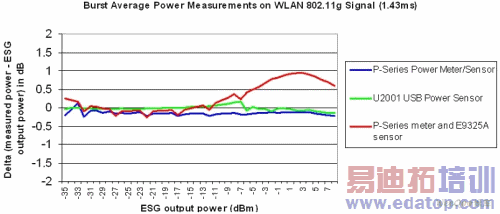

图 5：宽带 WiMAX 和 WLAN 信号的猝发脉冲平均功率测量比较

P系列 N1911A/12A 功率计和N1921A/22A传感器凭借其平坦和宽广的30MHz视频带宽，可提供最精确的测量。E9325A 具有300kHz的视频带宽，可提供高达 -10dBm的良好精度，它的二极管平方律区域可达到-10dBm。在-10dBm以上时，由于它的视频带宽有限，以及二极管在高功率电平时的非线性，测量结果开始出现偏差。U2000系列尽管视频带宽有限，但由于具有双通道二极管结构和完全工作在平方律区域的特性，所以还是能够对宽带宽 WiMAX信号执行精确的测量。U2000传感器还具有一些其他优点，例如更快的测量速度和更经济的价格。表1对P系列功 率计和U2000系列USB功率传感器执行猝发脉冲功率测量的结果进行了比较。

表1
