负载传感器应用原理电路分析
负载传感器(简称LSE)是专门用于监测电源设备输出端负载接通与断开的敏感器件,国内的生产厂家目前已研制开发了三个系列的负载传感器产品,即Ⅰ系列通用型(厂家的设计思想是专门用于逆变器中作空耗节能传器);Ⅱ系列是专门用于调压器设备的;Ⅲ系列是直流负载传感器(厂家的设计思想主要用于录音机中作节能与保护用的传感器)。本文仅就Ⅰ系列负载传感器LSE的应用原理、基本电参数及有关注意事项,连同新开发的一些应用电路介绍给广大电子爱好者。
Ⅰ系列应用原理
Ⅰ系列负载传感器属通用型器件,可应用于任何变电装置上,由于工作时需要一组直流电源,所以用在有直流电源的逆变器上最为方便,它可以直接用该直流电源。基本功能是利用负载传感器直接控制逆变器中的振荡电路的电源通断,从而实现自动开机与关机,达到节能的目的。.

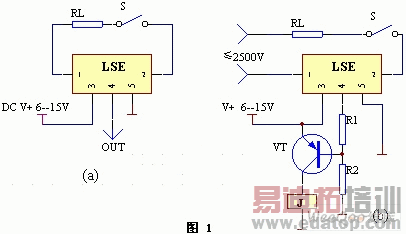

Ⅰ系列负载传感器的应用原理接线图如图1(a)、(b)所示。在负载传感器LSE的①、②脚间串接一只负载RL(不需加上电压),在LSE的③脚加上直流电压(DC6-15V),LSE的⑤脚接地,闭合开关S,此时LSE的④脚上有电流输出。另外,还可以在LSE的①、②脚间串入负载RL,并接入小于2500V的交流或直流电路中,闭合开关S,此时LSE的④脚上有电流输出,三极管VT截止,继电器J处于释放状态。断开开关S,此时LSE的④脚输出低电平,三极管VT导通,继电器J励磁吸合。

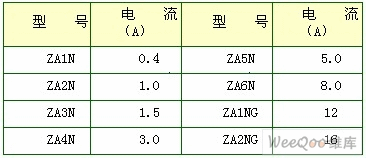

I系列负载传感器共有5只引脚:①、②脚为回路通断检测端;可串接于0-2500V交直流电路中。③脚为电源正极端;使用6-15V的直流电源。④脚为输出端;厂家推荐参数最大为50mA。(经实测随着③脚电压的升高,④脚的输出电流最大可达80mA)。⑤脚为接地端。该传感器的动作灵敏度为50K(即负载RL的内阻小于50K时即可动作)。静态损耗电流小于30uA;额定负载电流由器件所标型号确定,见表所示。
在使用该器件时,务必注意以下事项:
① 器件所标参数均为额定值,不宜超过额定数值使用,否则不能保证器件的安全。
② 负载传感器LSE的输出端④脚不能对地短路。
③ 输出端④脚如果直接驱动负载,当负载电流大于50mA时,可以用三极管将电流放大后驱动负载工作,但所用三极管的基极必须串接限流电阻,否则有可能使三极管损坏。
④ 在焊接LSE的引脚时,其温度应控制在260℃以下,焊接操作时间不大于6s为好。
⑤ 在强电磁脉冲干扰的场合下使用时,为了增强电路的可靠性,可以在LSE的②、⑤脚间接上一只0.22uF的电容器或并接一只可调电阻。
