YB4365／YB4345数字光标直读示波器的设计与实现

【摘　要】　设计了基于单片机W78E58控制的YB4365／4345数字光标直读示波器系统，介绍了其功能特点及测试信号与字符显示原理，重点阐述了该示波器的硬件设计。

引　言

YB4365／4345数字光标直读示波器是2001年国家级重点新产品，该产品是采用单片机控制技术和双时基扫描技术的宽带示波器。该机不仅具备通用示波器的作用，还具备数字频率计和高频毫伏表等多种功能。

2　主要性能指标与特点

YB4365／4345数字光标直读示波器垂直偏转系数为1mV／div～5V／div，频带宽度为100MHz／40MHz，上升时间≤3． 5ns／8．8ns。扫描偏转系数0．5s／div～50ns／div。扩展×10后最快扫速为5ns／div，输入阻抗为1MΩ／25P，该机的主要性能特点如下：

（1）屏幕显示设定状态。扫描速度、扫描延迟时间、非校准状态、垂直灵敏度等参数均可在屏幕上以字符形式显示，简化了测试操作设定状态的确定过程。

（2）测量数据的显示。采用电子光标卡尺，可以对光标线之间的电压（△v），光标线之间的时间（△t），光标线之间的频率（1／△t）等参数进行测量。避免对信号波形的目测、计算、换算等人工操作造成的误差。

（3）自动扫描速度功能设定。可自动设定最佳扫描速度（显示约2～5周期的信号波形）。并跟随输入信号自动设定扫描速度的值。

（4）频率计数器功能。可以直接测定A扫描触发信号频率。

（5）触发锁定功能。测试难于取得的扫描同步的复杂脉冲序列时，在取得扫描同步的状态下启动触发锁定功能，此后即使扫描被改变，仪器仍保持扫描同步。

（6）采用贴片工艺技术（SMT）和开关电源。使得该机具有体积小，重量轻、功耗低、电源适应范围宽等优点。

3　测试波形与字符同时显示的工作原理

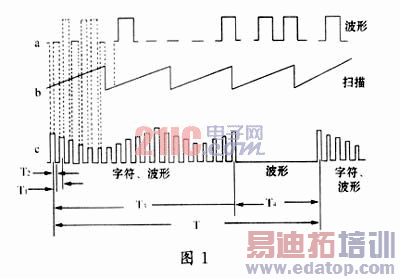

图1为波形和字符显示过程。通用示波器对被测信号的测量，是通过屏幕的垂直、水平坐标刻度线和面板开关设置状态，经人工计算，才能读出被测信号的电压幅度和时间的有关参量，测量信号非常麻烦，且精度不高，测量结果常会因人而异。

YB4365／4345示波器是在单片机W78E58的控制下通过屏幕上的游标卡尺的测量并自动以字符方式显示测量结果，被测信号波形是采用扫描显示，字符（游标卡尺、状态设置、测试参数）采用光栅显示。光栅显示有阶梯显示和坐标显示两种，为了提高示波器的显示速度应采用坐标显示，即对点阵中的亮点加亮显示。波形、字符分时在屏幕显示，并且规定字符显示优先。显示字符的编码放在单片机内部存贮器ROM 中，编码的地址即为ROM的地址，其数据就是ROM中的数据，一个字符在ROM中占一个区域，将要用到的字符依次放入ROM中。显示过程如图1所示。图中波形a为示波器的被测信号，b为水平扫描信号，c表示字符和波形的显示过程，图形中设字符波形的显示周期为T，其中T4时间用于显示波形，而T3时间（即 T3＝T—T4）则用于显示字符和波形。在T3时间内要显示字符（包括全部字符点阵的各个点）按照字符优先原则进行显示，其间隙时间仍用于显示波形。T1 为点阵中一个点的显示周期。T2为显示点的有效时间，因此，在显示字符期间被测信号仍可得到断续显示。为了在显示字符期间所显示的波形不产生断续现象，要求在各个显示周期中字符点所截取的波形点各不相同。适当选择T3使T3／T1不为整数，即可获得稳定显示。

4　系统的总体结构

该系统的总体结构框图如图2所示，即包括Y垂直放大系统，X水平触发扫描系统，Z轴加亮系统，高低电压电源系统，单片机控制系统等。

4．1　Y垂直放大系统

Y垂直放大系统由垂直输入衰减电路、前置放大器、通道选择电路、垂直主放大器等组成。

（1）输入衰减电路采用了新型的继电器衰减开关电路，取代了传统的机械衰减开关电路。即由数字脉冲编码开关、继电器等元器件组成，该电路由单片机控制转换。量程范围为1mV／div～5V／div。由于该电路分布参数变化很小，使得被测信号的暂态特性和稳态特性都非常理想。数字脉冲编码开关使用寿命是普通机械开关的五倍以上，且操作轻巧。

作者：江苏扬中电子仪器厂　吕华平　宋云衢   来源：21IC电子网
