路测系统的 成及功能分析

●任何通信标准都有两个最重要的参数，及质量与电平。扫频仪可以在更差的信号质量和更低的信号电平上完成对信号的解析。如GSM手机要9dB的C/I才能对信号进行可靠测量，而优秀的Scanner需要的C/I远低于这个值。WCDMA手机正常解调时需要的Ec/Io远比普通手机要低。

（3）从测量的速度来讲

测试终端的测量速度是严格受到通信标准的限制，如GSM手机的Rxlev，RxQual测量速度每480ms汇报一次，而扫频仪的测量速度至少是GSM手机的20倍以上。R&S的TSMQ的扫描速度更是达到了100channel/s。并且手机的测量速度会受到手机本身行为的影响，所以扫频仪更适合对热点区域，在高速的情况下对于网络进行测量。

（4）从测量的精度来讲

●由于不同手机在生产和设计上存在差异性，导致了不同的手机测量的结果会带来很大的差异，一般在3dB左右。而高端扫频仪的测量精度一般在1dB左右。

●一般对于统一的认证测试，要求使用一种标准参考测量设备，而扫频仪在这方面的表现就能满足这个要求。

4  测试手机为什么是必要的

与扫频仪相比，手机在QoS和业务测试方面是扫频仪所不能替代的。手机在路测系统中的作用更多地体现在以下方面：

●数据业务，如EDGE，HSPA，EV-DO中的吞吐量测试。
●网络KPI测试，如使用手机做呼叫建立成功率、掉话率测试。
●网络性能验证，如软切换测试、硬切换测试。
●语音质量和流媒体质量测试。
●IP层路径验证。
●Layer3信令验证。
●在QoS测试、端到端测试等方面，手机的作用是十分明显的，并且是不可替代的。

5  内容小结

表1显示了测试手机和扫频仪在不同测试项目上的各有所长。除此之外，测量系统的稳定性、便携性、耐久程度和功耗也都是路测系统的重要考核指标。

表1  测试手机和扫频仪在不同测试项目上的表现

6  R&S系列TSMX扫频仪简介

罗德与施瓦茨公司的TSMX系列扫频仪涵盖了CW，GSM，cdma2000，WCDMA，WiMAX，LTE等各种通信标准。产品在划分上既考虑了对于单一网络测量的需求，也考虑了对各种标准都有测量需求的运营商，甚至还囊括了对于2G，3G网络进行并行测量的需求。在设备接口上，不仅支持R&S公司的路测软件Romes，而且还开放了接口给第三方的路测软件公司进行集成（见表2）。

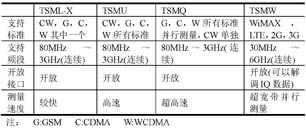

表2  R&S的TSMX系列扫频仪简介

7  R&S系列TSMX扫频仪的优势以及特点

同业界其它的扫频仪相比，R&S系列扫频仪有着十分明显的特点及优势，可以按照性能和应用两个方面对这些特点及优势进行总结。性能方面主要是指测量速度、测量精度；应用方面主要是指测量项目以及基于测量开发的高级功能。

（1）性能方面

●R&S的TSMX系列扫频仪具有连续的频段，可以对任何感兴趣的频段进行频谱测量，CW测量。因此，可以对2G，3G网络的上行干扰进行测量。如果有新频段的测量任务时，可以不必进行频段升级直接进行测量。

●R&S的TSMX系列扫频仪在测量速度方面表现最优，例如GSM方面，TSMQ的扫描速度为100 channel/s ，领先业界速度70%左右。CW测试更是能达到每秒700点以上，即使在高速测量情况下仍能完全满足Lee定理。在WCDMA方面，测量速度更是达到了50ms每个测量点，并且可以完成并行测量12个载波。而且TSMX系列扫频仪的测量速度并不会被空口的信号质量所影响，能够保持稳定测量。

●在测量精度方面，电平测量的绝对精度为0.5dB，

●TSMQ在CDMA和WCDMA上可以完成2500路多径的测量，即使在最复杂的多径环境下也不会漏测，领先业界水平8倍左右。

●WCDMA和cdma2000的SC的误测概率最低，为10-9，而业界的水平一般为10-3。

（2）应用方面

●R&S的TSMX系列扫频仪在GSM网络测量方面可以在C/I较差的情况下区分同频、邻频干扰。

●R&S的TSMX系列扫频仪不仅可以解调普通的SIB消息，如SIB3，SIB11，而且可以对其他所有的SIB消息解调，如SIB7中的上行链路干扰汇报消息。

●R&S公司对于新技术的支持，R&S公司推出的TSMW扫频仪目前已经可以支持WiMAX，LTE(FDD&TDD)。

●R&S的TSMQ可以并行对不同的网络进行测量，如对于GSM和WCDMA网络进行并行测量。这样可以极大地提高测量效率，节省网优开支。

●设备便携，重量轻，功耗小。TSMX扫频仪重量只有1.5kg，功耗也只有8W，可以直接进行车载供电。

8  结束语

经过20年在路测系统上的积累，在Vodafone，T-Mobile等全球知名运营商网络的广泛应用，相信R&S可以把世界各地成功的经验带给中国，将中国的2G，3G网络打造成精品网络。
