基于虚拟仪器的多通道信号产生系统设计
0 引言
任意波形发生器是一种常用的信号源,可广泛用于科学研究、生产实践和教学实践等领域。传统的波形发生器大多采用模拟电路技术,一般由分立元件构成,其电路结构复杂、体积庞大、稳定度和准确度较差,而且仅能产生正弦波、方波、三角波等几种简单波形,难以产生较为复杂的波形信号。
随着微处理器性能的提高,新型的波形发生器大多已采用软件仿真而不是单纯的用分立元件来搭建电路,因而有效的解决了传统信号发生器的缺点。虚拟仪器的出现是仪器发展史上的一场革命,代表着仪器发展的最新方向和潮流,是信息技术的一个重要领域。
本文将结合虚拟仪器技术来进行多通道任意波形发生器、以及信号采集和分析的研究与设计。其硬件开发平台采用ADLINK公司的DAQ2206数据采集卡,软件开发平台为NI公司的LabVIEW软件。
LabVIEW(Laboratory Virtual Instrument Engineering Workbench)是美国国家仪器公司的创新软件,被誉为"科学家与工程师"的语言。LabVIEW为不熟悉文本语言编程的设计者在测控领域建立计算机仪器系统提供了便捷、轻松的图形化设计开发集成环境。
LabVIEW集成了满足GPIB、VXI、RS-232和RS-485协议硬件及数据采集卡通讯的全部功能.同时内置有便于应用TCP/IP、ActiveX等软件标准的库函数。利用它可以方便地建立自己的虚拟仪器,其图形化的界面使得编程及使用过程都生动有趣。
LabVIEW中图形化的程序语言又称为"G"语言。使用这种语言编程时,基本上不写程序代码,取而代之的是流程图。该方法尽可能利用技术人员所熟悉的术语、图标和概念,因此,LabVIEW是一个面向最终用户的工具。
在进行波形发生器的设计中,使用LabVIEW仿真软件不仅可以实现仪器编程和数据采集的便捷途径,而且在原理研究、设计、测试和实现仪器功能时,还可以大大提高工作效率。
1 系统总体方案

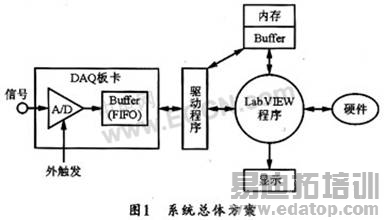

本系统主要由硬件和软件两部分构成。硬件部分包括数据采集卡和PC机,软件部分则主要是基于LabVIEW软件开发的虚拟仪器测试系统。系统总体方案如图1所示。
将系统数据采集卡DAQ2206插在计算机和PCI扩展槽中,计算机便可通过LabVIEW软件产生几个常用的通信调制信号(例如2ASK,2FSK,2PSK),再将这些信号经过DAC变成模拟信号输出,该数据采集卡就可将该模拟信号传送到示波器,由示波器显示相应信号的波形。此外,采集卡还能够从波形发生器接收信号,然后经过ADC传送给计算机,并通过LabVIEW软件对信号进行分析及显示。
系统数据采集主要通过LabVIEW仿真软件来支持NI公司的DAQ2206卡。将DAQ2206采集卡插入计算机的插槽并设置相关参数.再利用LabVIEW进行编程开发,就可实现数据采集功能。
本数据采集卡是虚拟仪器的硬件模块。因为要关系到和PC总线的接口,该硬件模块应有一个比较规范的标准;同时,为了方便底层驱动软件的编制,它还应有一个标准的接口,以向驱动程序透明。这个接口包括读取硬件的状态信息和对硬件进行设置等。而通过计算机接口则可以为硬件模块和操作系统提供标准的硬件连接。
系统中的仪器驱动程序模块可利用硬件模块向系统提供标准接口,以实现对硬件的控制,完成对硬件的管理;同时可向上一级模块(即虚拟仪器软件开发平台模块)提供标准的调用接口,以使高层的软件设计与硬件无关。
虚拟仪器软件开发平台是用户进行单一虚拟仪器或虚拟仪器测试系统设计生成的用户平台。它应该提供一个图形化的编程设计环境,以方便用户的开发,缩短开发周期。其中数据分析模块库和界面控制库是LabVIEW和LabWindow/CVI的基础。也可以按照标准化的思想,借鉴数据分析模块库和界面控制库的模块,利用VC++、VB、C++Builder等高级程序语言开发自己的虚拟仪器平台。但这一模块要向上一层提供一个接口,此接口也是提供给虚拟仪器或虚拟仪器测试系统的开发接口。
对于用户而言,其软件面板的设计直接决定了仪器的易用性以及功能和可扩充性。
作者:邹莉莉,郭勇,聂学方 来源:中电网
