MAX9247/MAX9218串行器/解串器芯片 的性能测试
摘要:高速串行化数据连接已广泛用于网络、服务器和3G基站中的视频显示、数码相机和背板数据传输。Maxim为串行收发链路开发了各种产品,本应用笔记讨论了典型的串行器和解串器(SerDes)芯片组(MAX9247和MAX9218)在不同的电缆类型、电缆长度和数据速率下的性能。所得结论可以作为高速串行数据互连的应用指南。
概述
Maxim的高速串行器、解串器(SerDes)产品已经应用于汽车、网络、服务器和3G基站中的视频、图像和数据传输。MAX9247串行器与MAX9218解串器构成一对儿典型的具有嵌入式时钟的单通道LVDS链路。该链路的最高串行数据速率可达800Mbps。
本应用笔记讨论了该数据收发链路在不同电缆类型、电缆长度和数据速率情况下的的性能以及采用Maxim专有的预加重技术和线路均衡技术所带来的性能改善。同时为了满足汽车应用中恶劣环境的要求,该串行器/解串器(SerDes)芯片组在-40°到+105°C温度范围内进行了测试。
测试装置
测试装置包括一台Agilent ParBERT 81250测试仪,TDS784C 1GHz数字示波器,TEK P6247差分探针和MAX9217/MAX9218评估板,Agilent 81250是并行误码率测试仪(BERT)。这些器件的连接方式如下图所示(图1)。

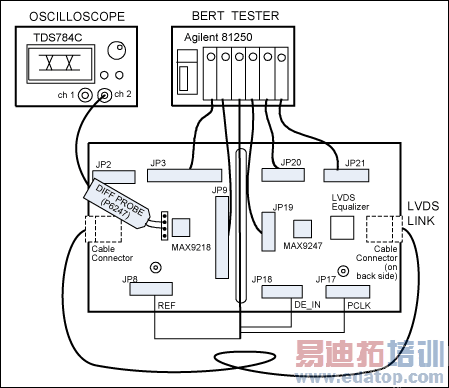

图1. MAX9247和MAX9218的性能测试装置
MAX9247有27位并行数据输入,其中18位是RGB视频数据输入,9位是控制输入。LVDS串行链路的数据速率为并行数据速率的20倍,包括2个附加位。Agilent 81250的前9个输出通道连接至前9个RGB输入端(RGB_IN0到RGB_IN8)。前9个通道的反向输出连接到剩余的9个RGB输入端(RGB_IN9到RGB_IN17),误码率测试仪(BERT)只检测RGB数据。ParBERT的每一个输出通道的数据序列是独立产生的、在长度内无重复的伪随机序列比特流,RGB数据序列的长度是1370位。在1370位之后加一个20位的时间间隔作为控制周期。所有的控制位(CNTL_IN0到CNTL_IN8)通常被设置为0。图2所示为数据结构。这个1390位的并行数据格式在测试中重复出现,信号DE_IN交替改变RGB数据周期和控制周期。

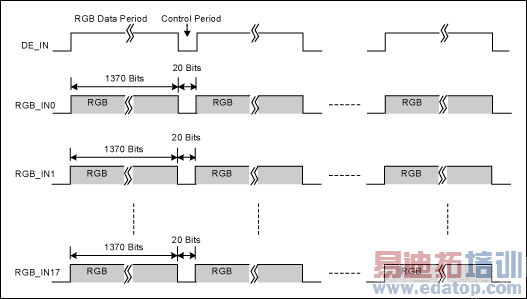

图2. 测试数据的序列结构

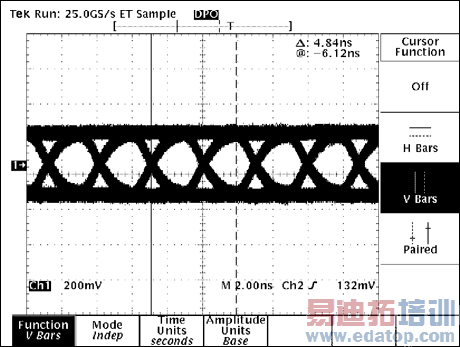

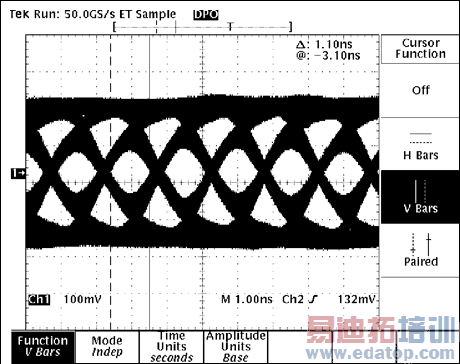

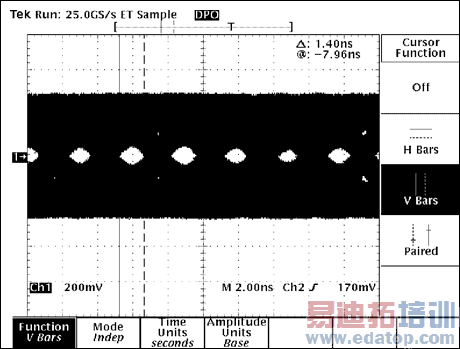

测试条件和测量结果
我们测试了3对儿双绞电缆,如下表所示。
表1. 测试的电缆类型
Manufacturer | Part Number | Length(M) | Comments | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
NISSEI | SIODIC F-2WME, AWG26 | 10, 20, 30 | Shielded SIODIC F-2WME, AWG28 | 10, 20, 30 General Cable | CAT5E, AWG24 | 10, 20, 30 | Unshielded JAE | MX38 | 20 | Shielded 为了测试串行器/解串器(SerDes)芯片组的性能和电缆长度与数据速率的关系,我们观察了不同电缆长度的误码率(BER),并记录了10分钟之内无误码时的最高并行数据速率。数据速率的增量是1Mbps。我们用这种方法测量性能主要基于LVDS SerDes收发器的两方面考虑:第一,如果10分钟内没有误码的话,那就很有可能在几个小时内也不会出现误码;第二,即使在速率非常低的情况下也能在十分钟内观察到误码的话,那么微小的数据速率增量(<0.5Mbps)也将造成解串器上的DE_OUT信号失锁。因此,我们的方法是考虑了测试时间和测试可靠性的一个合理的折衷方案。所以,我们可以假设,在某一特定数据速率下,若十分钟内没有误码发生,那么链路的误码率(BER)小于10-10或10-11。根据统计,我们可以用式1计算这个假设的置信度:
其中,N是在观察周期内(例如10分钟)通过串行链路传输的比特数,p是假设的误码率(BER)。表2所示是对不同数据速率的置信度。 表2. 10分钟内观察到的置信度和数据速率的关系
|
