手机射频电路设计的差分散射参数测试

录入：edatop.com 点击：

对手机射频(RF)电路设计，本文以对声表滤波器的测试为例探讨了以下三个问题：如何用单端矢量网络分析仪测量差分网络的散射参数；差分网络到单端网络转换时的共模干扰问题；双端网络双共轭匹配问题。

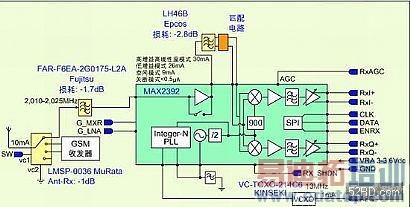

在设计手机的射频电路时，常会遇到带有差分端口的低噪声放大器、混频器、声表滤波器等。图1是TD-SCDMA手机射频接收电路，其中MAX2392的低噪声放大器输出是单端的，而MAX2392的混频器输入是差分形式的，低噪声放大器与混频器之间是一个单端到差分形式的声表滤波器和必要的匹配网络，在设计该匹配网络时，需要知道混频器输入端差分散射参数和声表的散射参数，通常网络分析仪都不是差分型的。下面以对声表(SAW)的测试为例来说明如何测试差分散射参数。

物理三端口散射参数

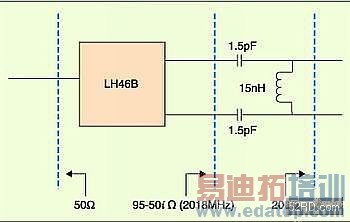

在设计该手机的射频电路时，我们选用的是Epcos公司的LH46B声表面波滤波器，Epcos公司提供了一块评估板，如图2所示，端口1为单端型输入端口，端口2、3组成差分型输出端口。在评估该器件时，先将其视为一般的三端口网络，用一般的矢量网络分析仪很容易测得其三端口散射参数，具体过程如下：

1. 端口3接匹配负载，用网络分析仪测端口1、2的双端散射参数，记为SA；
2. 端口2接匹配负载，用网络分析仪测端口1、3的双端散射参数，记为SB；
3. 端口1接匹配负载，用网络分析仪测端口2、3的双端散射参数，记为SC；
4. 物理三端口网络散射参数ST为等式(1)所示：

一般来说，差分端口并不是理想的，通过研究上面得到的物理三端口网络散射参数ST会发现：

理想情况下，端口1加一点频激励信号，在端口2与端口3应得到大小相等，相位差180度的信号，也就是说在端口2与端口3上得到一个差分信号，实际上在端口2与端口3上还存在着大小与相位都相等的信号，即共模信号。若将差模信号看作一个端口，共模信号看作一个端口，再加上原来的端口1，这样就组成了一个新的三端口网络，称为模式三端口网络。

模式三端口网络散射参数

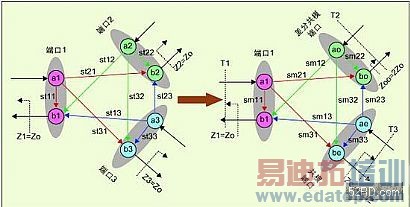

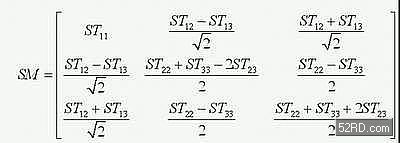

现在的问题是该如何由物理三端口网络的散射参数导出模式三端口网络的散射参数。声表器件属于无源网络，且不含有各向异性介质材料，其散射参数必然是互易的，就是说物理三端口网络仅有6个独立参数。差模与共模信号只是端口2与端口3信号的线性组合，所以模式3端口网络的散射参数也必然是互易的，即只有6个独立参数(E3)。观察图3可以看到端口1在两种散射参数信号流图中未变，故：
