LabVIEW 编译器深层解析

录入:edatop.com    点击:

目录

1. LabVIEW编译程序处理过程
2. DFIR提供一种高级的中间表示
3. DFIR分解与优化
4. DFIR后端变换
5. LLVM提供一种底层的中间表示
6. DFIR与LLVM协同工作

  编译程序设计是一个复杂的话题,即使对内行的软件工程师来说也要考虑很多专业知识。

  NI LabVIEW软件是一种多规范的图形化编程环境,含有多种概念,包括数据流,面向对象,以及事件驱动编程。LabVIEW也是跨越多种平台的,能够很好地用于多种操作系统(OSs),芯片组,嵌入式设备,以及现场可编程门阵列(FPGAs)。LabVIEW编译程序是一种精密的系统,在过去的20年中具有令人瞩目的发展。探索NI公司的LabVIEW编译程序的处理过程以及近来编译程序的创新。

  LabVIEW编译程序处理过程

  首先一个VI的编译是类的扩展,主要负责将隐含的类解析为适于终端输出与检查句法错误的类型。在类扩展之后,VI从编辑模型转化为可以被编译程序使用的数据流中间表示(DFIR)图表。编译程序执行几种变换,例如在DFIR图表分解过程中的死码删除,优化,并为代码生成做好准备。DFIR接下来被转化成底层的虚拟机(LLVM)中间表示(IR),有关IR的一系列扫描被运行,以利于更进一步的优化与底层化——最终——变为机器码。

  DFIR提供一种高级的中间表示

  DFIR是一种分级的,结构图代码的,基于图表的IR。类似于G代码,DFIR包含很多具有端点的节点,能够与其它端点相连。一些节点,例如框图,含有图表,这些图表也可以依此类推地包含其它节点。

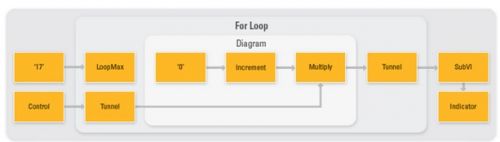

  图1显示了一个简单VI的最初DFIR。当LabVIEW首次为VI创建一个DFIR时,这是一种G代码的直接翻译,DFIR图表中的节点具有像G 代码中节点一样的一对一的对应性。随着编译程序的执行,DFIR节点有可能被移动,部分分离,或者是增加,然而编译程序将仍然保留原有的特性,例如 LabVIEW代码中固有的并行特性。

图 1. 查看一个简单VI 的初始 DFIR 图表

  DFIR能够为LabVIEW编译程序提供两种可观的优势:

  1. DFIR将编辑程序从编译程序的表示中分离——在DFIR出现以前,LabVIEW具有一个单独的VI表示,由编辑程序和编译程序共享。这样在编译过程中,阻止了编译程序修改表示,也会使引入编译程序优化很困难。DFIR引入了一系列的优化与分解措施,能够极大地提高LabVIEW代码的性能,仅要求结构图节点与连线被断开并可以移动。

  2. DFIR作为多个编译程序的前段与后段的公用连接点——今天,LabVIEW能处理很多明显不同的任务。类似地,LabVIEW也为用户提供了多种算法模式,例如LabVIEW MathScript,C一体化,仿真图表,以及状态表(statecharts)。DFIR提供了一种常用IR,它由前端生成而由后端使用,使不同组合的重新使用更加便利。

  DFIR分解与优化

  一旦进入DFIR,VI运行一系列的分解变换,来缩减或标准化DFIR图表。在DFIR图表彻底分解后,DFIR优化扫描开始。有超过30种分解与优化能够提高LabVIEW代码的性能。请仔细查看图2和3显示的简单VI,它被称为Trim Whitespace VI(Trim Whitespace.vi),来自vi.lib。

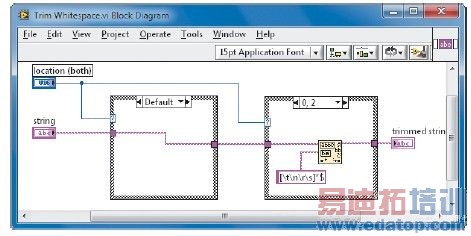

图 2. 这是任意 DFIR分解前的 VI

图 3. 上面是Trim Whitespace.vi 结构图的定义
