基于NI PXI平台的旋转机械工作模态测试

录入:edatop.com    点击:

在计算工作状态频率响应函数(FRF)环节,工作状态FRF的幅度是每个测量信号的功率谱幅度,FRF的相位是每个测点与参考测点之间互功率谱的相位。计算得到的某个阶次工作状态FRF如图 9所示。

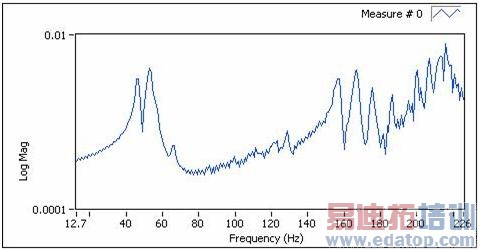

阶次提取出工作状态FRF

图 9 阶次提取出工作状态FRF

  获得旋转机械结构每个测量点的工作状态FRF后,就可以使用频率域模态参数估计方法来提取结构的模态参数。在模态估计环节,采用了ModalVIEW中最小二乘复频域的方法。获得的模态稳定图如图 10所示

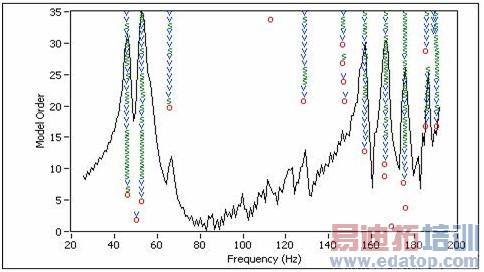

模态稳定图

图 10 模态稳定图

  提取的部分模态参数如表 1所示。旋转机械结构的一个模态振型如图 11所示。

提取的模态参数

表 1 提取的模态参数

 结构模态振型
图 11 结构模态振型

  总结

  机械旋转引起的振动激励可以被视为通过某个频率范围的宽频带扫频激励信号,相应的结构振动响应信号的频谱是宽频带响应谱,可以用于工作状态模态分析。谐波阶次提取和工作状态频率响应函数估计相结合的预处理方法,是旋转机械在运行状态下进行模态分析的有效手段。
