使用LabVIEW 2010实现更高效的测量

   目录

　1. MAX
    2. NI-DAQmx驱动软件
    3. 定制前面板
    4. 范例查找器和LabVIEW社区
    5. 采集、分析和记录数据的最简单方法

　　LabVIEW 2010是一个图形化编程环境，可以轻松地使用任何传感器在任何PC总线上进行测量。和基于文本的传统编程语言相比，LabVIEW能够帮助你更高效地采集数据，无论是简单的温度测量，还是具有1万个通道的复杂系统的数据捕获。

　　LabVIEW程序被称为虚拟仪器（VI）。每个VI都包括一个前面板和一个程序框图。前面板相当于用户的操作界面，可以在上面放置按钮、开关、图形、表格等各种控件。

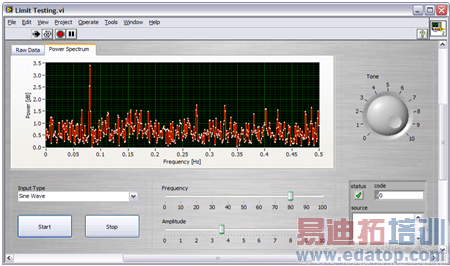

图1. LabVIEW的前面板作为用户的操作界面，可以使用按钮、旋钮、图形和图表等控件进行定制。

　　在程序框图上，你可以开发图形化的代码对测量数据进行采集和分析，也可以实现代码的衍生和重用，以及和前面板控件的交互。

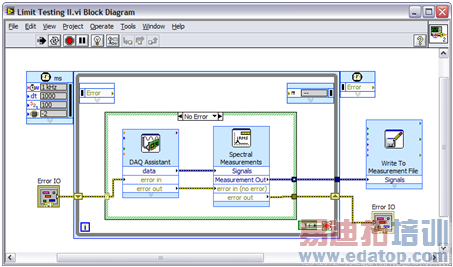

图2. 在程序框图上，你可以编写包括节点、连线和循环结构的图形化代码。

　　数据采集应用一般包括信号采集，在前面板的图形或图表中显示数据，以及保存数据至文件。在LabVIEW中，可以很容易的实现这些功能，而且其配置和创建都很有特点。

　　MAX

　　NI的所有数据采集（DAQ）设备都包含Measurement & AutomaTIon Explorer (MAX)，一个配置和测试工具。MAX的功能包括：

　* 使用交互式的测试面板对数据采集硬件进行配置和测试
* 查询设备管脚和说明文档
* 创建虚拟通道

　　测试面板

　　MAX可以显示连接到电脑上的所有数据采集设备。在MAX中，你可以打开设备的测试面板，并使用它来验证信号连接是否正确，以及实时观察具体的信号值（如图3所示）。

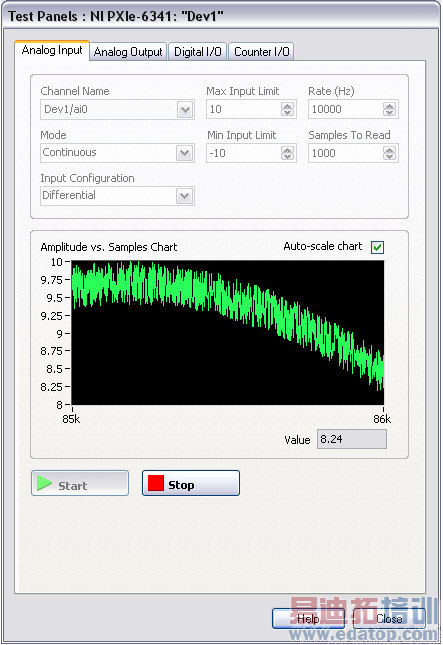

图3. 在MAX的测试面板中，你可以测试数据采集设备的功能以及验证信号连接。

　　设备管脚

　　在MAX中，右击数据采集设备，选择"设备管脚"，就可以立刻查看设备的模拟、数字和计数器通道对应的端子（如图4所示）。

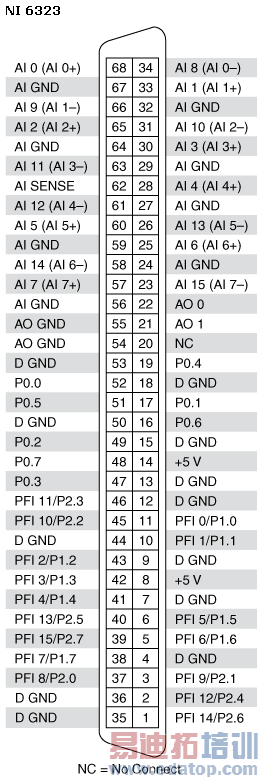

图4. 使用MAX可以快速查询设备管脚。

　　虚拟通道

　　在MAX中，可以建立虚拟通道来映射配置信息到设备上某个特定的物理通道，比如缩放系数和输入限制。MAX具有很多虚拟通道测量类型，包括压力、力和力矩（如图5所示）。通过使用虚拟通道，你可以快速地将原始电压转换成工程单位，比如牛顿或磅/平方英寸。

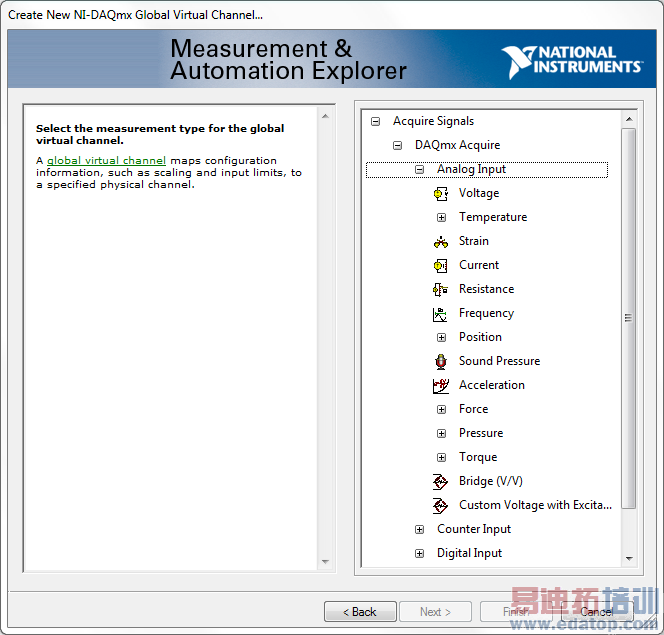

图5. 你可以使用MAX来建立虚拟通道，并设定参数，比如缩放系数、输入限制和工程单位。

　　NI-DAQmx驱动软件

　　NI的所有数据采集设备都包含NI-DAQmx，一个综合性的硬件驱动，包括DAQ助手和底层应用编程接口（API）。
DAQ助手

　　DAQ助手是一个基于对话框的向导，可以在MAX或LabVIEW中访问，使用它可以创建虚拟通道和测量任务，而且不需要编程。

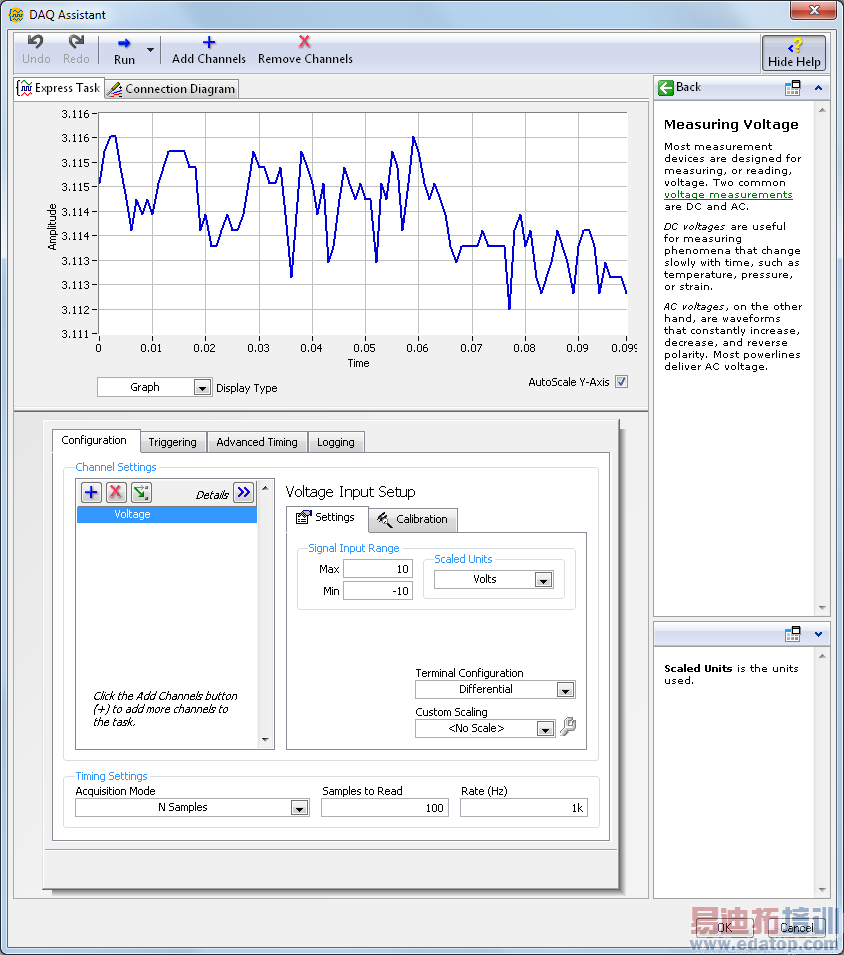

图6. DAQ助手可以帮助你快速地采集或产生数据，而且不需要编程。

　　NI-DAQmx API

　　虽然DAQ助手提供了快速简单的方法用于采集或产生数据，并且不需要编程，但更多的高级用户可能需要增加灵活性和底层控制，对他们来说，光有DAQ 助手是不够的。NI-DAQ驱动提供了综合性的API，包括基本和高级的函数，可以用来控制诸如定时、同步、数据处理和执行控制等的参数（如图7所示）。

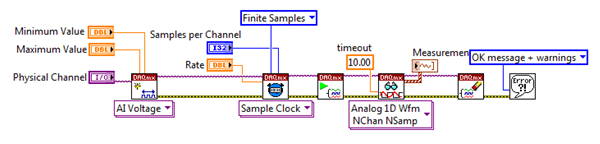

图7. 使用NI-DAQmx提供的API来指定高级参数，比如触发和同步。
